香草與魚組裝詳細圖文說明

前置作業

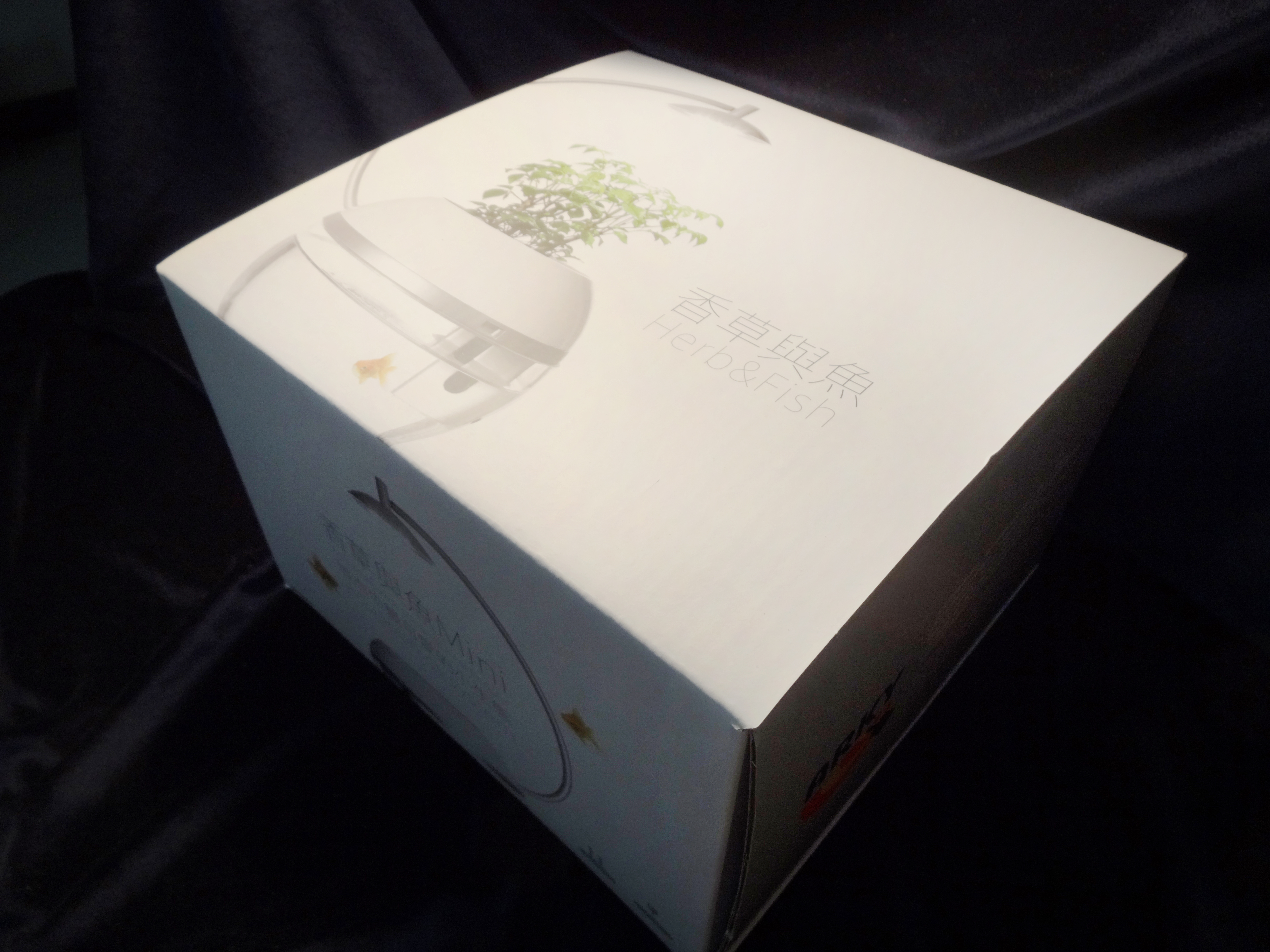

1.收到你的香草與魚

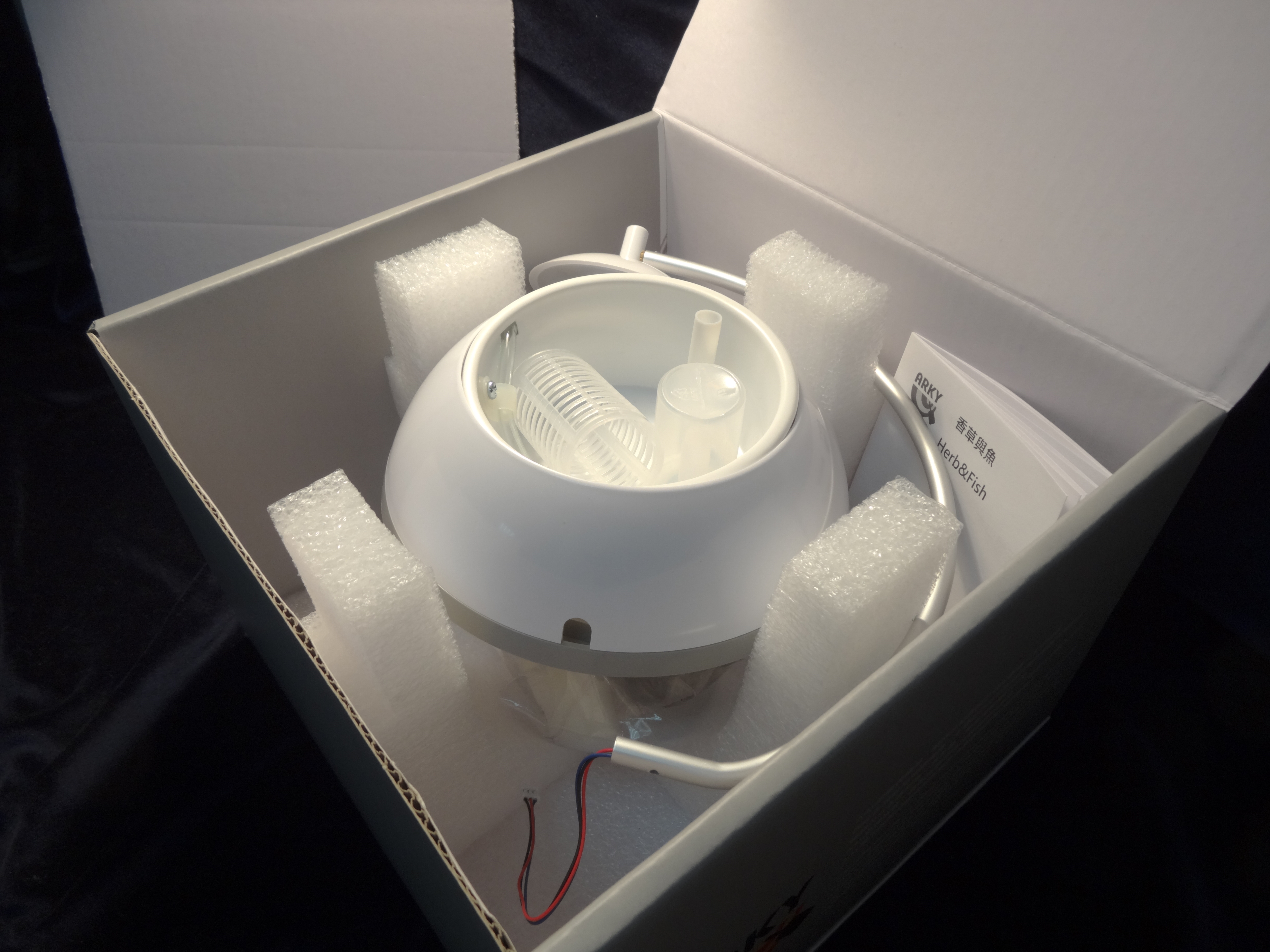

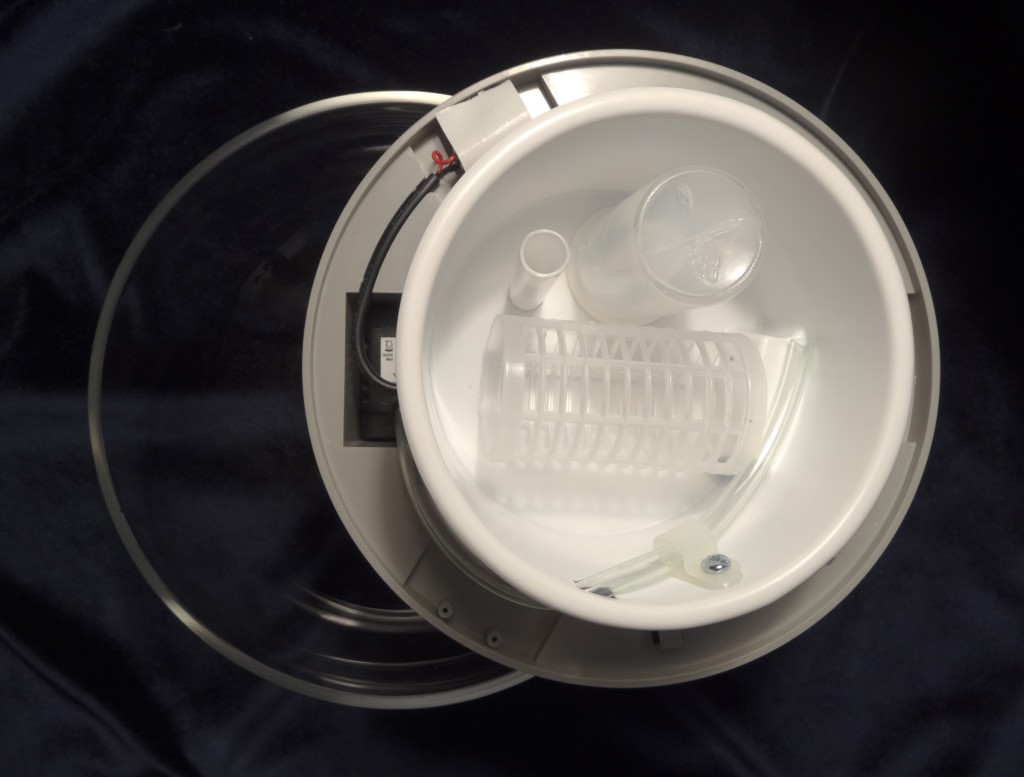

2.趕快打開來看看！

3.首先先把缸體拿出來憑放在桌面上準備安裝，上蓋的灰色圓盤是沒有卡榫的，往上提起即可直接移開。

4.花盆內有兩個虹吸組件

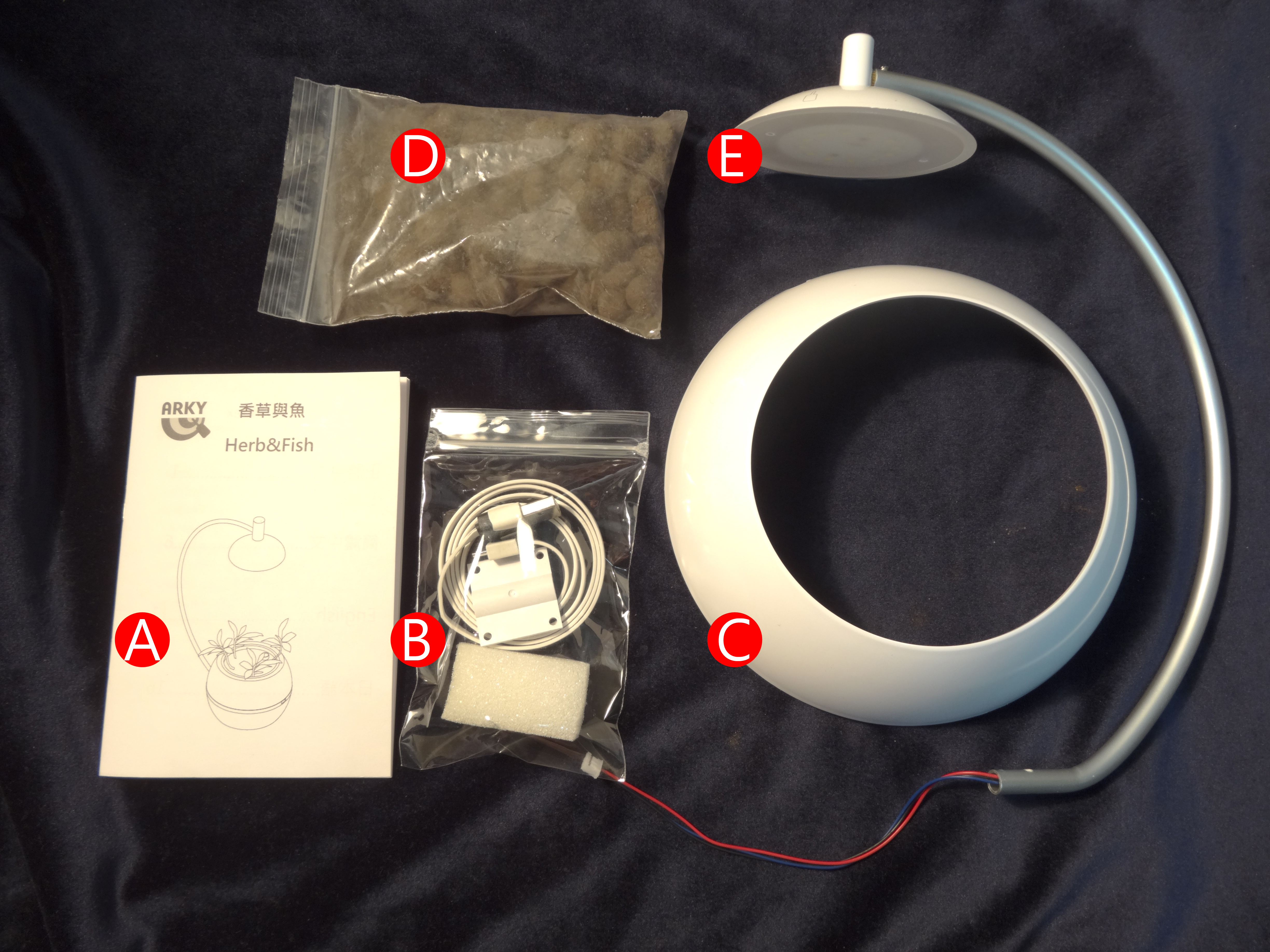

5.盒內的其他配備：A.產品說明書、B.固定植物用海綿/MicroUSB線/燈組固定片/燈組螺絲4顆、C.上蓋、D.發泡煉石、E.LED燈組

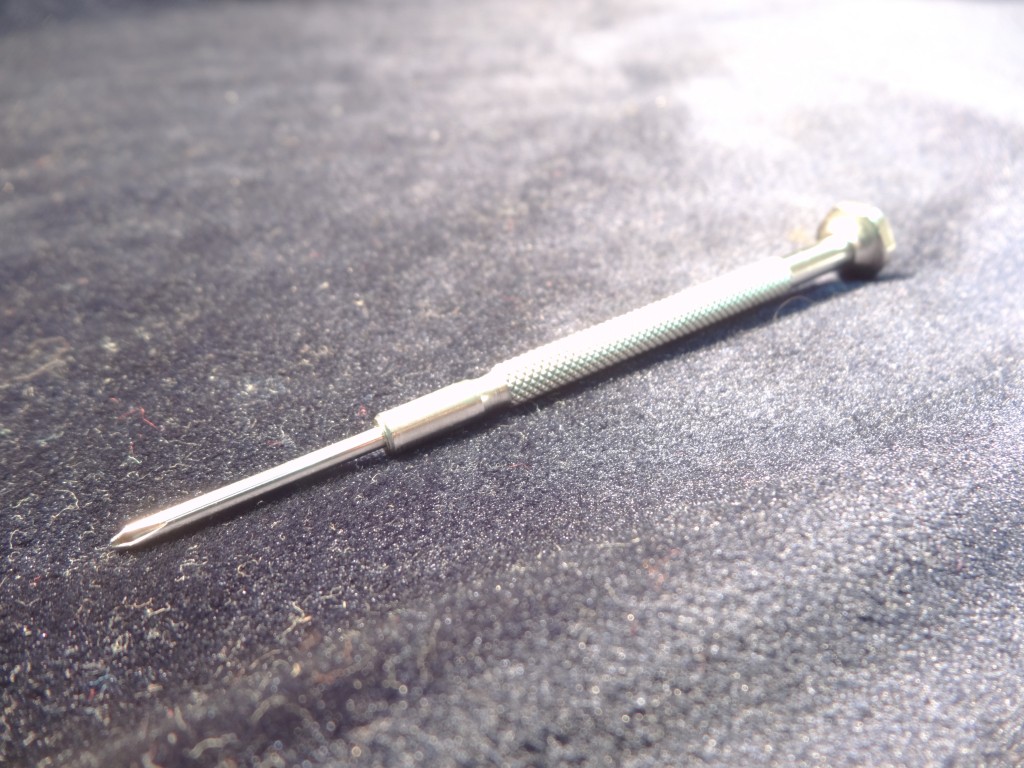

6.需準備一支螺絲起子



安裝開始

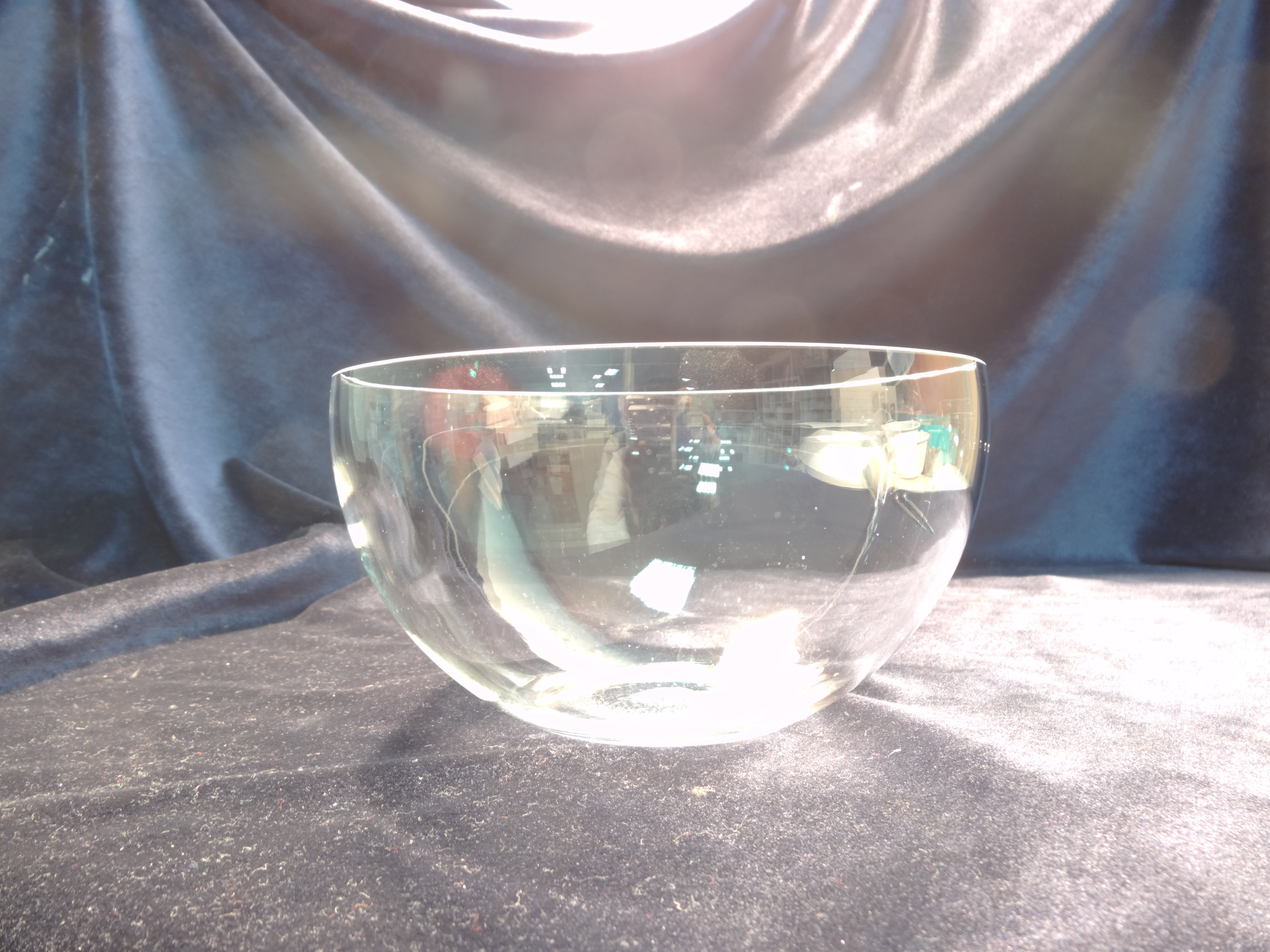

1.首先將空的玻璃缸平放在桌面(※請先勿裝水，待一切安裝完畢後再放水和魚)

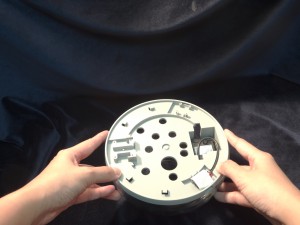

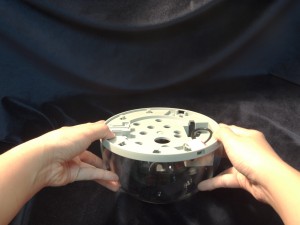

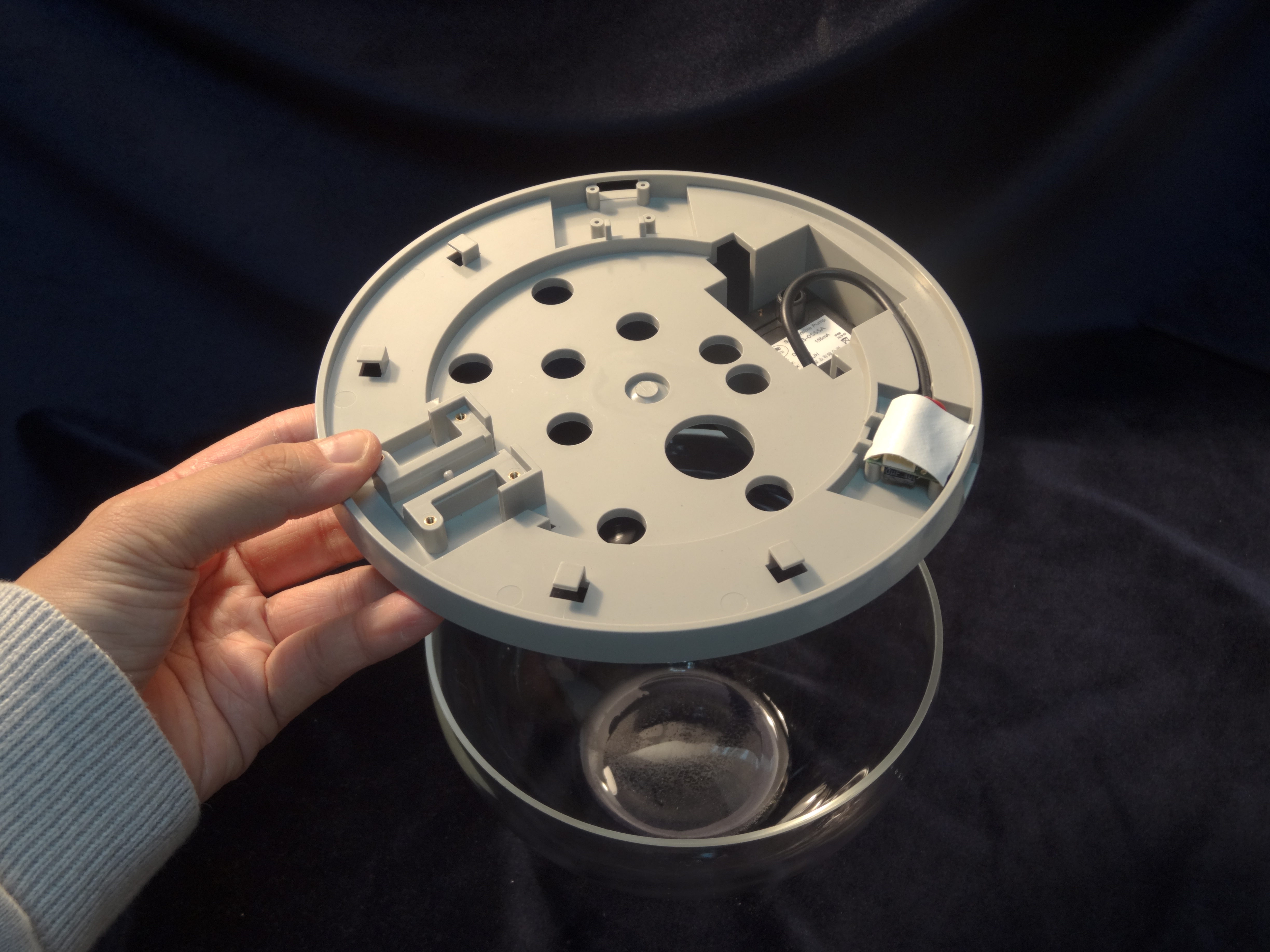

2.將裝飾圈放至在玻璃缸上(輕放即可，沒有卡榫)。

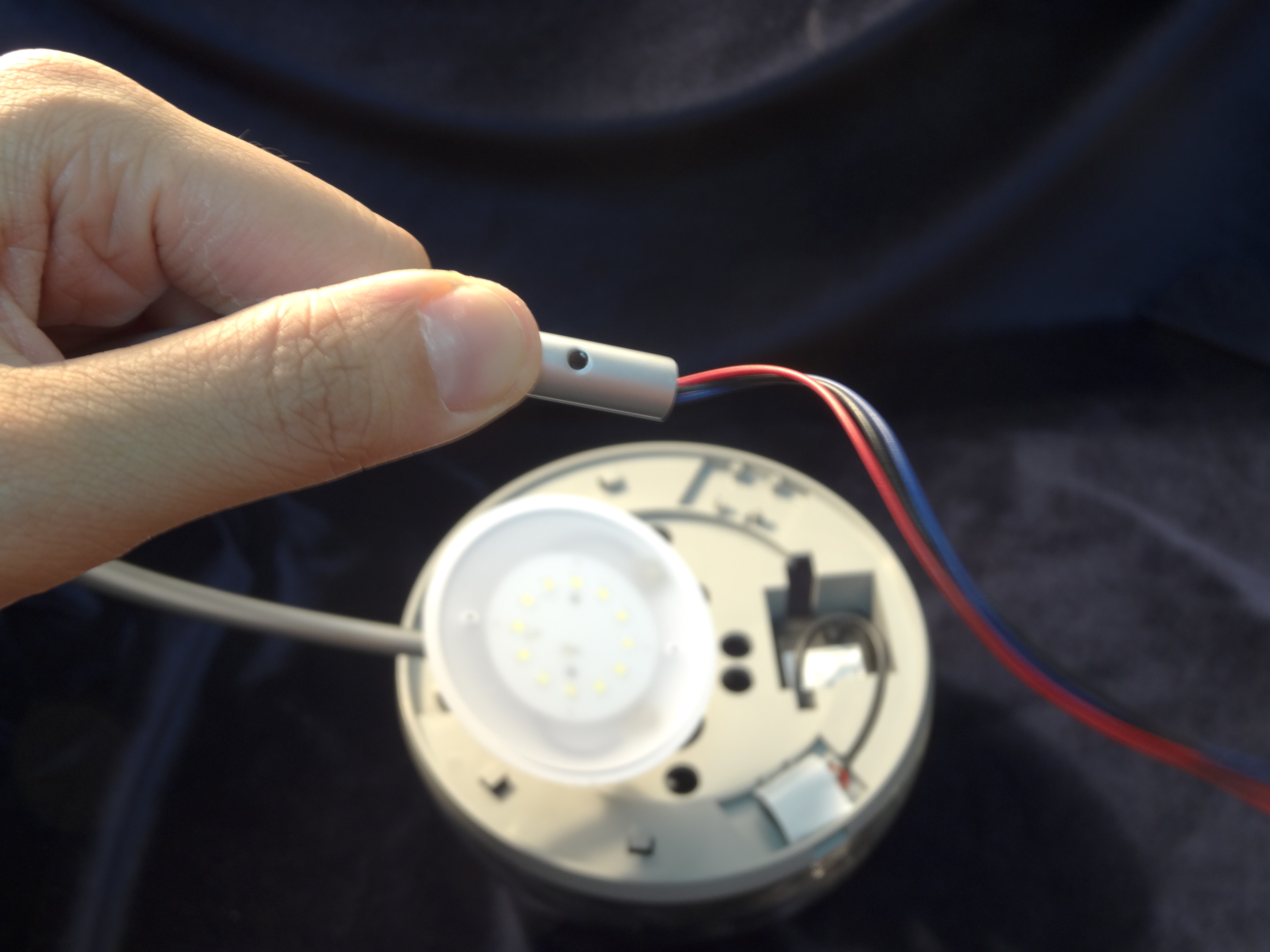

3.接著著手安裝燈具，燈具組底部有一個圓孔，配合燈具組固定位置中央的卡榫固定。

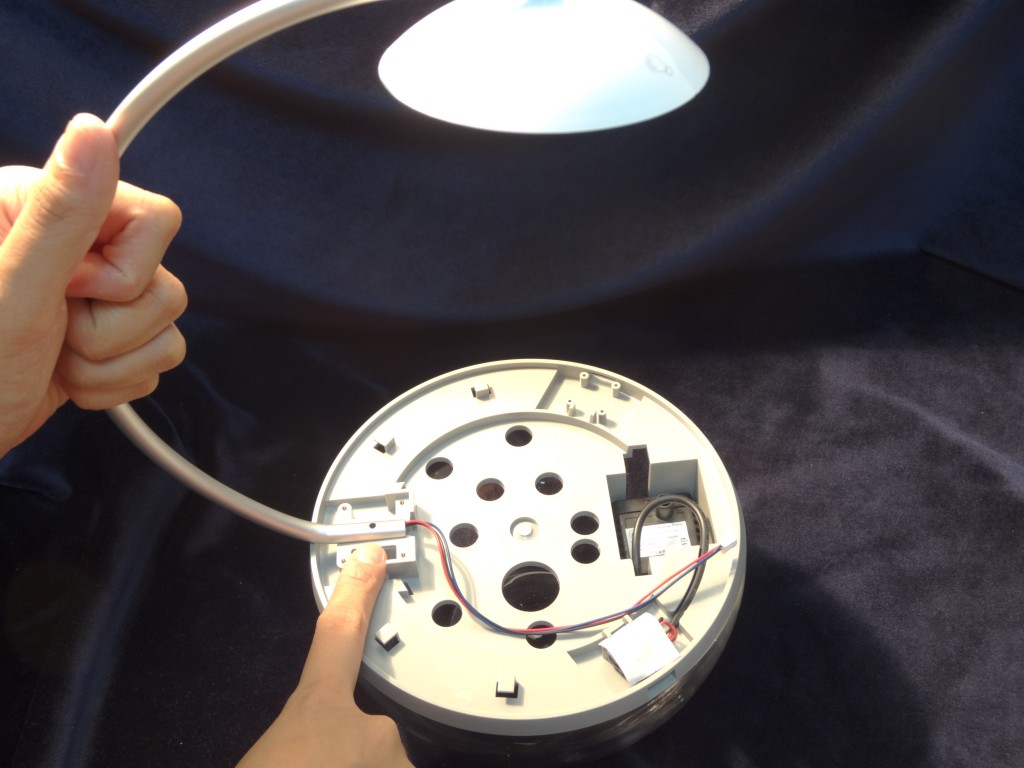

4. 將燈具組放到固定位置，燈具組底部圓孔對準固定位置中央卡榫。

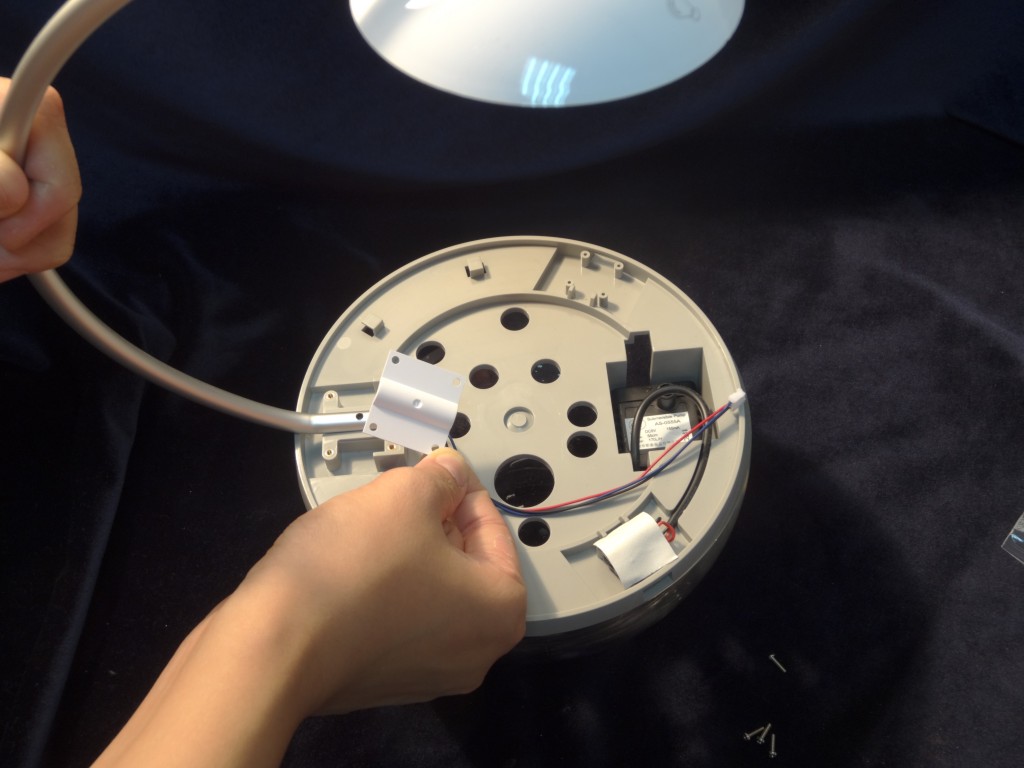

5.燈具組固定片中間也有一個突起的卡榫，將固定片中間卡榫對準燈具組上的圓孔，然後蓋上。

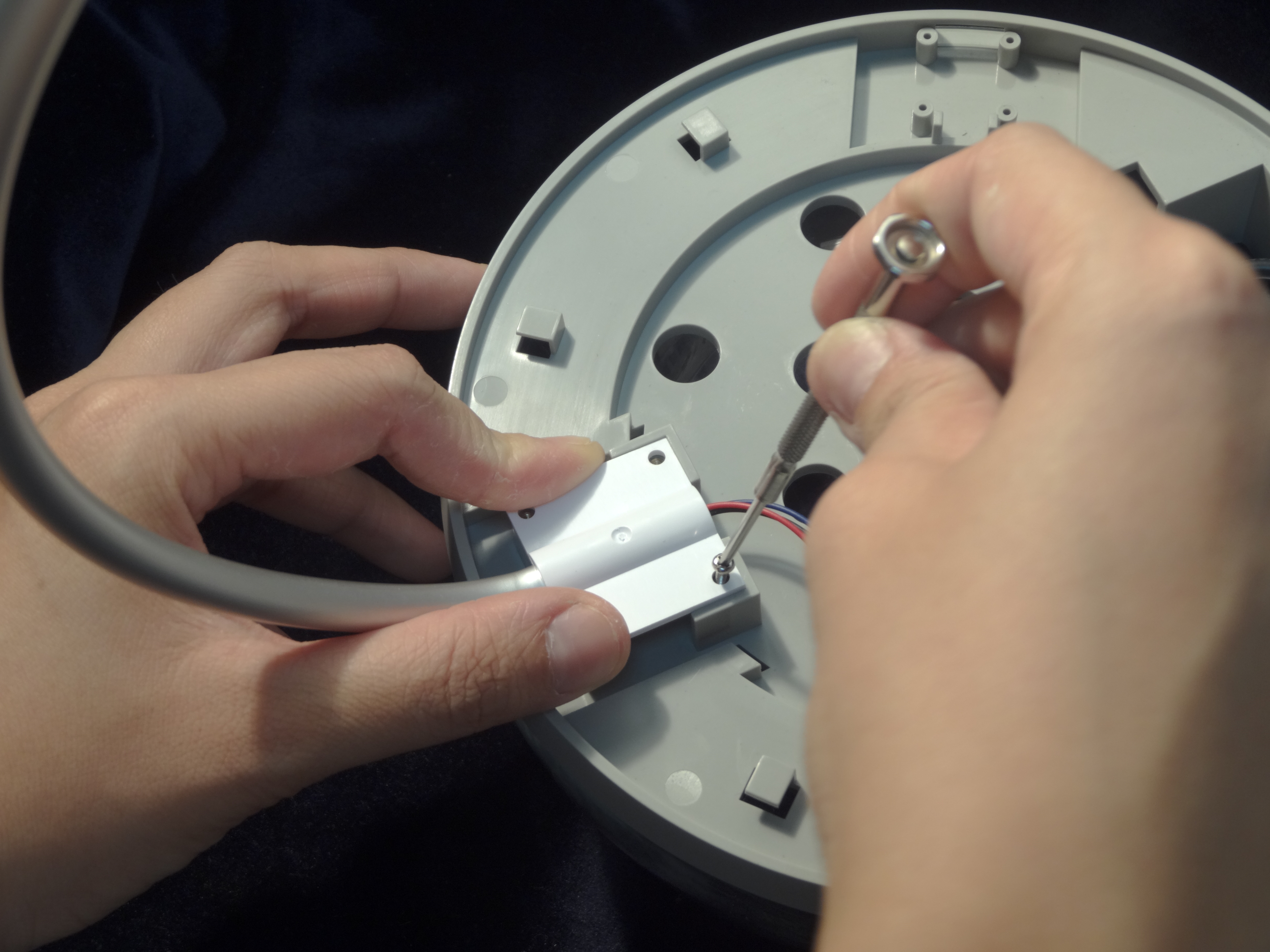

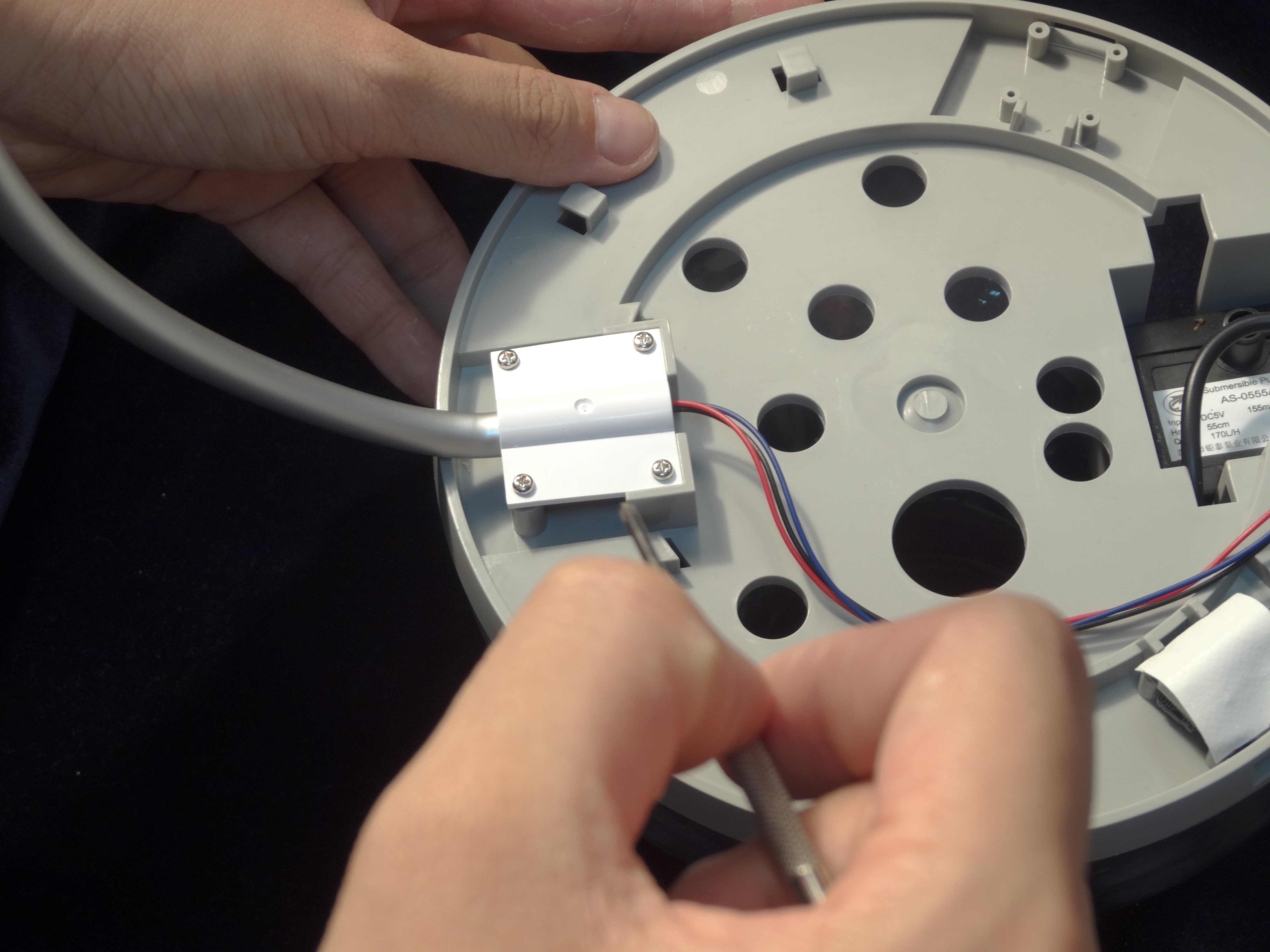

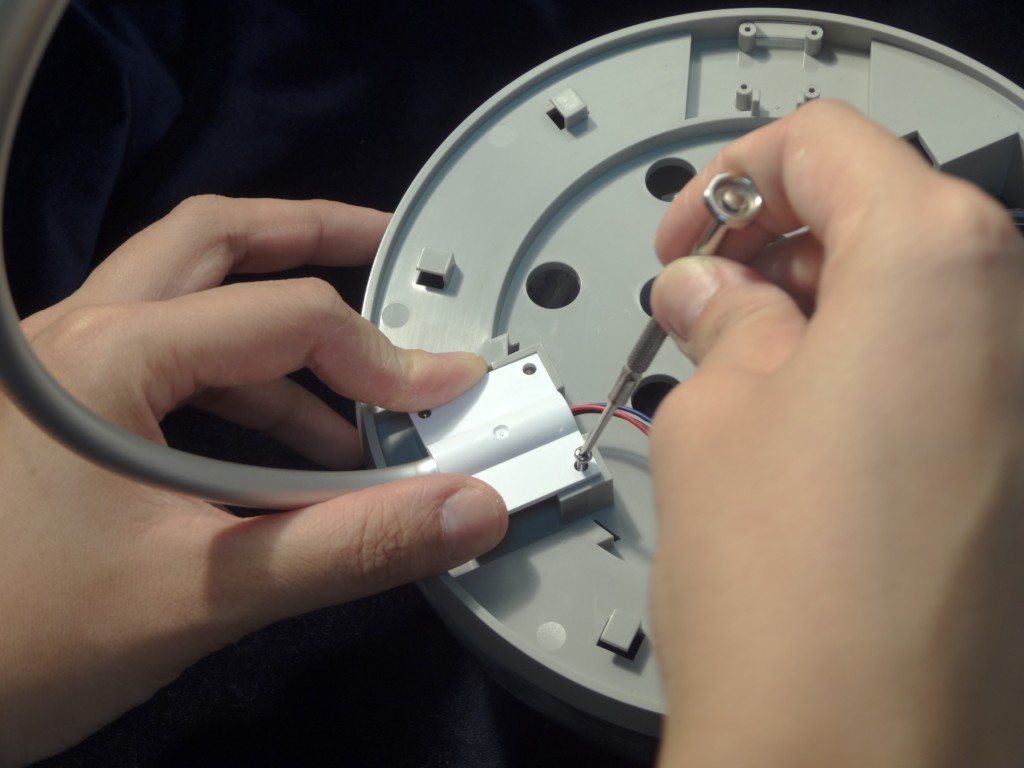

6. 使用固定螺絲鎖緊固定片。

7. 建議使用手動螺絲起子鎖緊，電動螺絲起子有可能損壞螺絲孔。

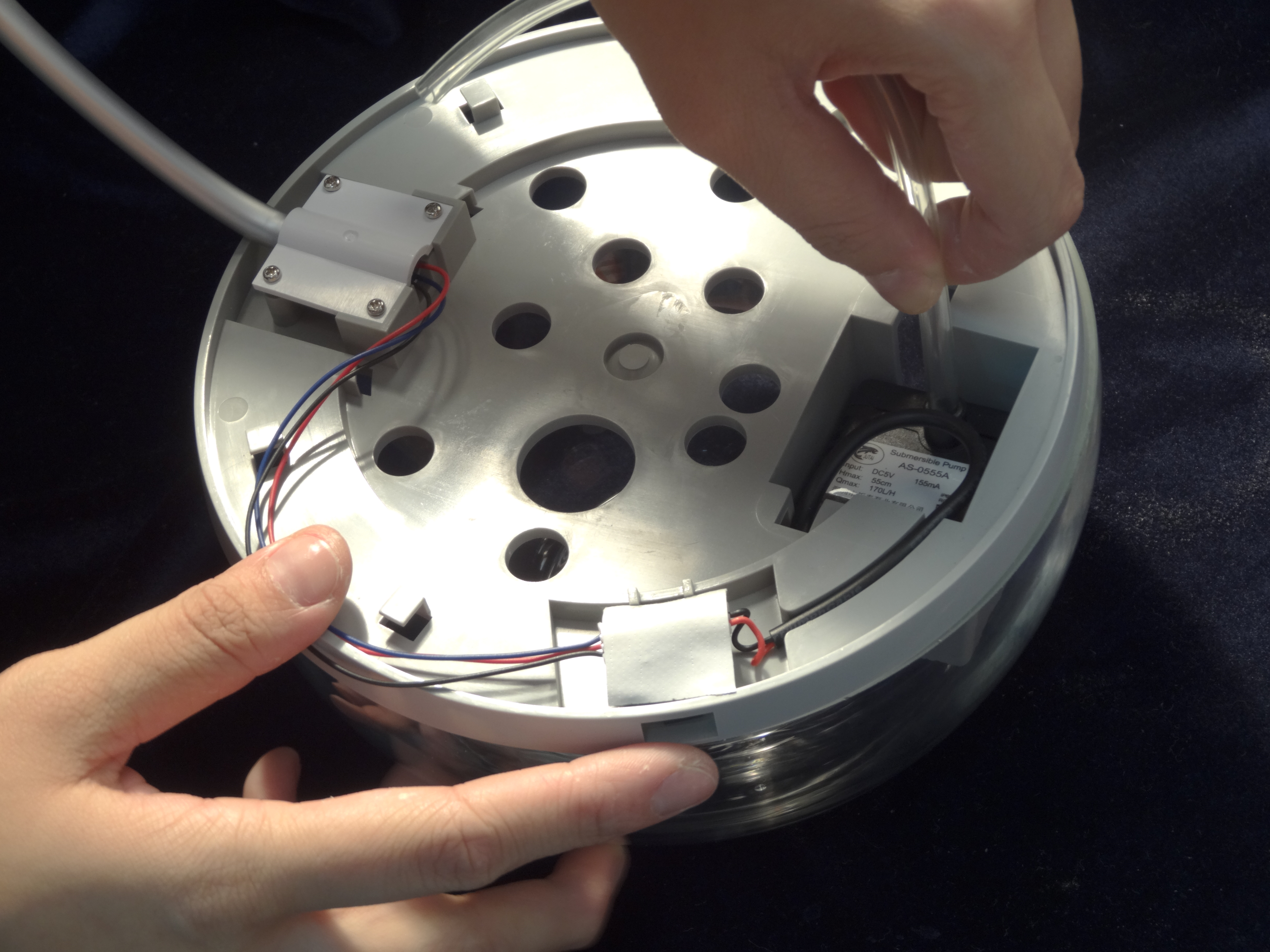

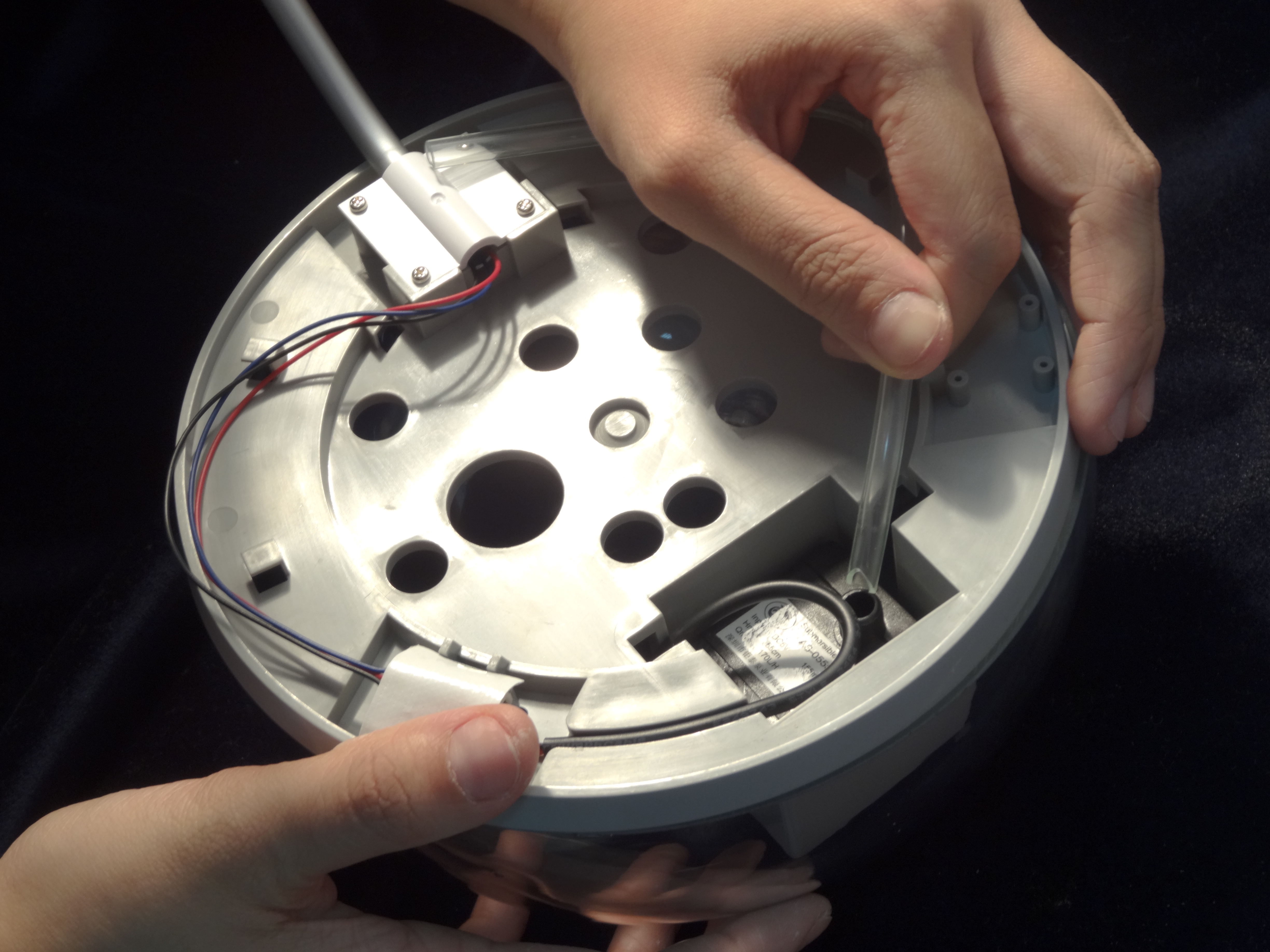

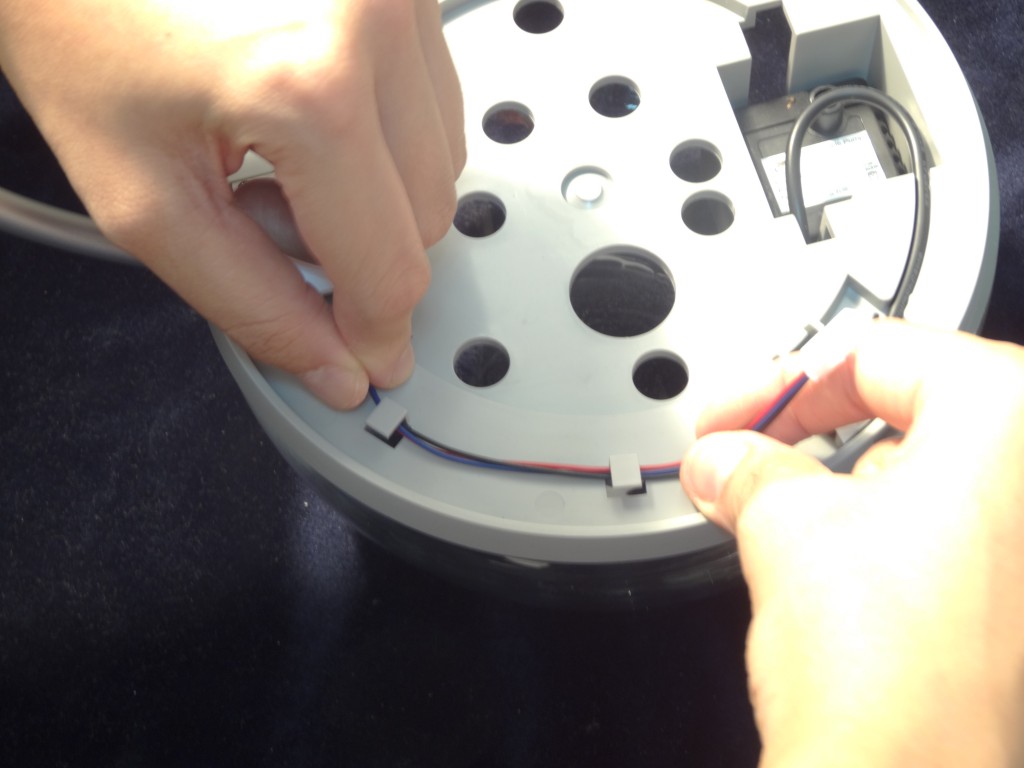

8.接著將燈具組的線沿著兩個固定鉤擺放。

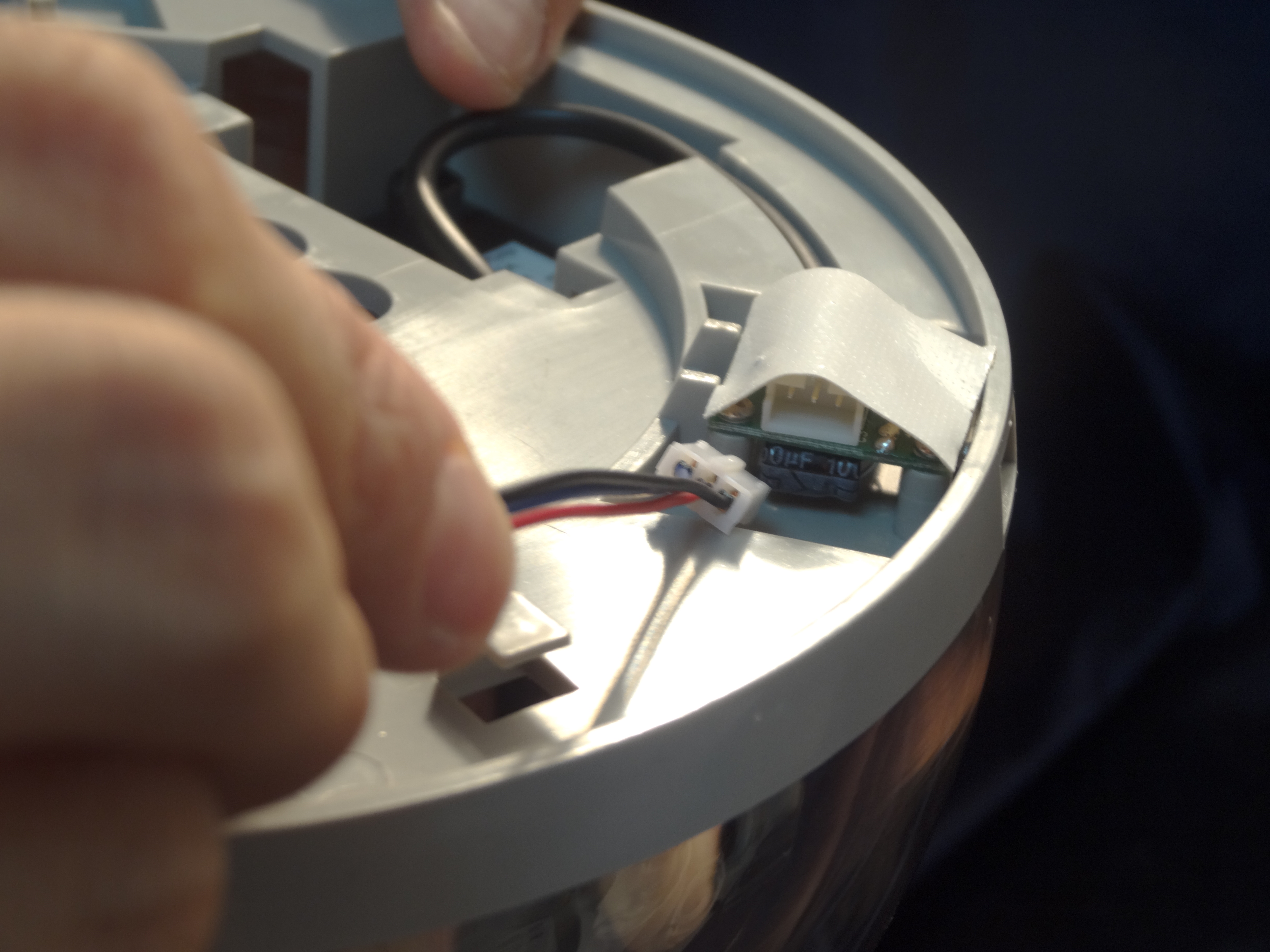

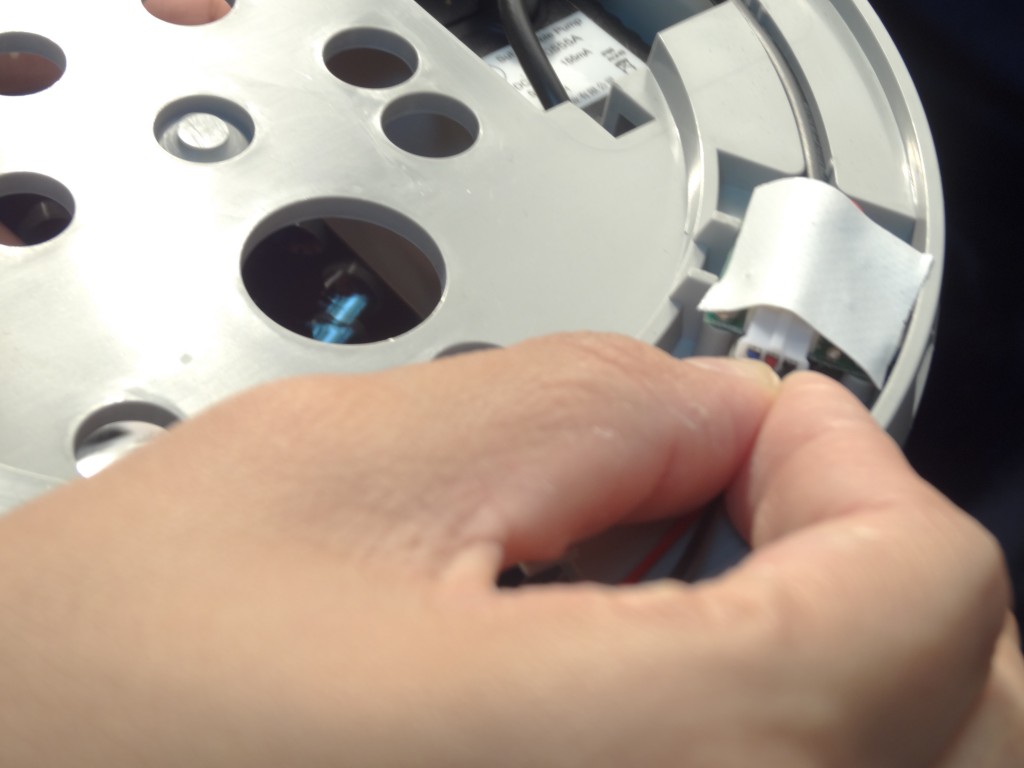

9. 找到控制板上的燈具組接孔。將燈具組的線接到控制板上，接頭有方向性，方向錯誤會接不上去，請參考下圖安裝。

10.將線路接好，為方便安裝，您可以將控制板上的布膠帶先移開，待安裝完成後再將布膠帶貼回去。

11.接著安裝抽水管，抽水管的斜切口處要安置在馬達接口處

12.直接插進去即可。

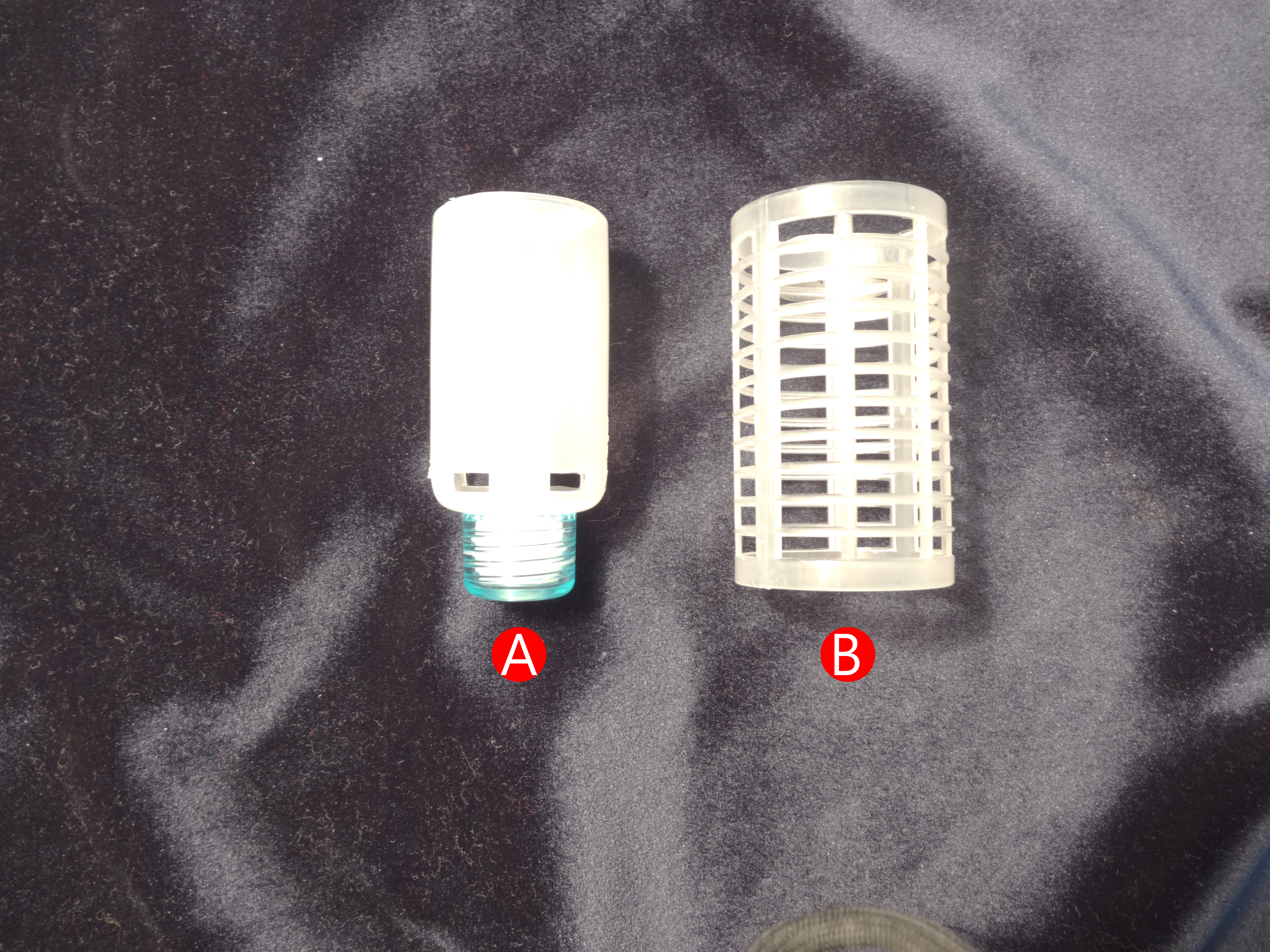

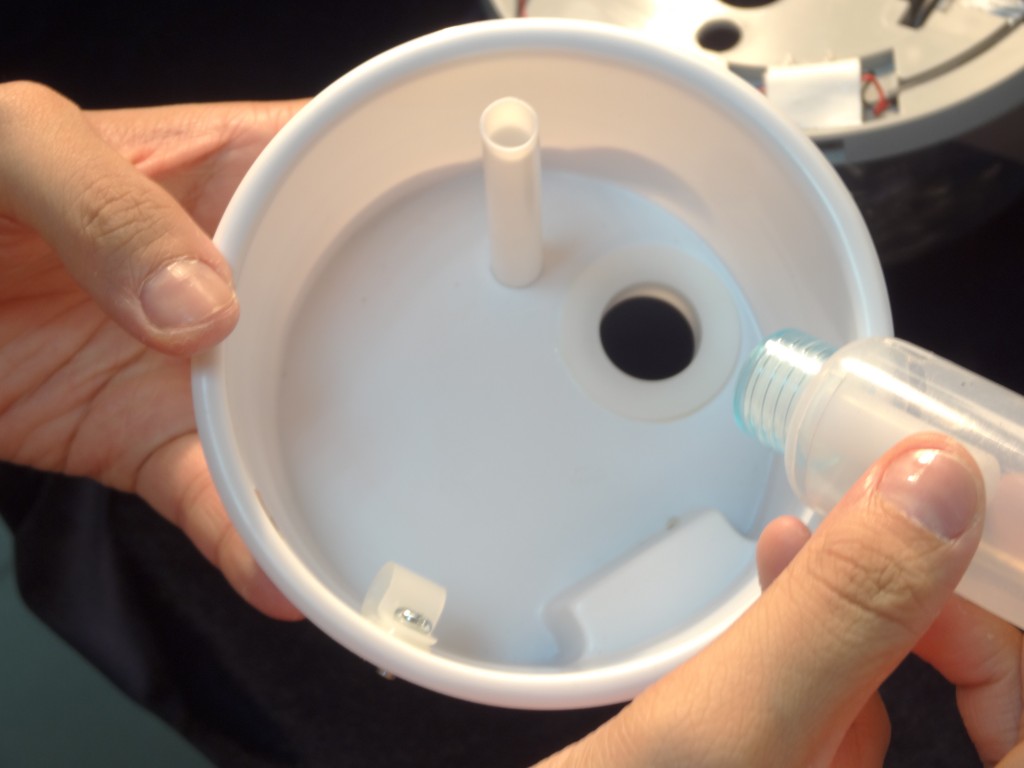

13.盆栽的部分，將虹吸組件的A.虹吸管放至在盆栽裏的圓孔(虹吸管前端可旋轉下來清潔內部。)

14. 輕放即可，虹吸管為可拆卸式，方便維護。(※注意：虹吸管上的開孔有其設計原理，任意變動或改造開孔形狀或大小，將會造成虹吸作用失效。)

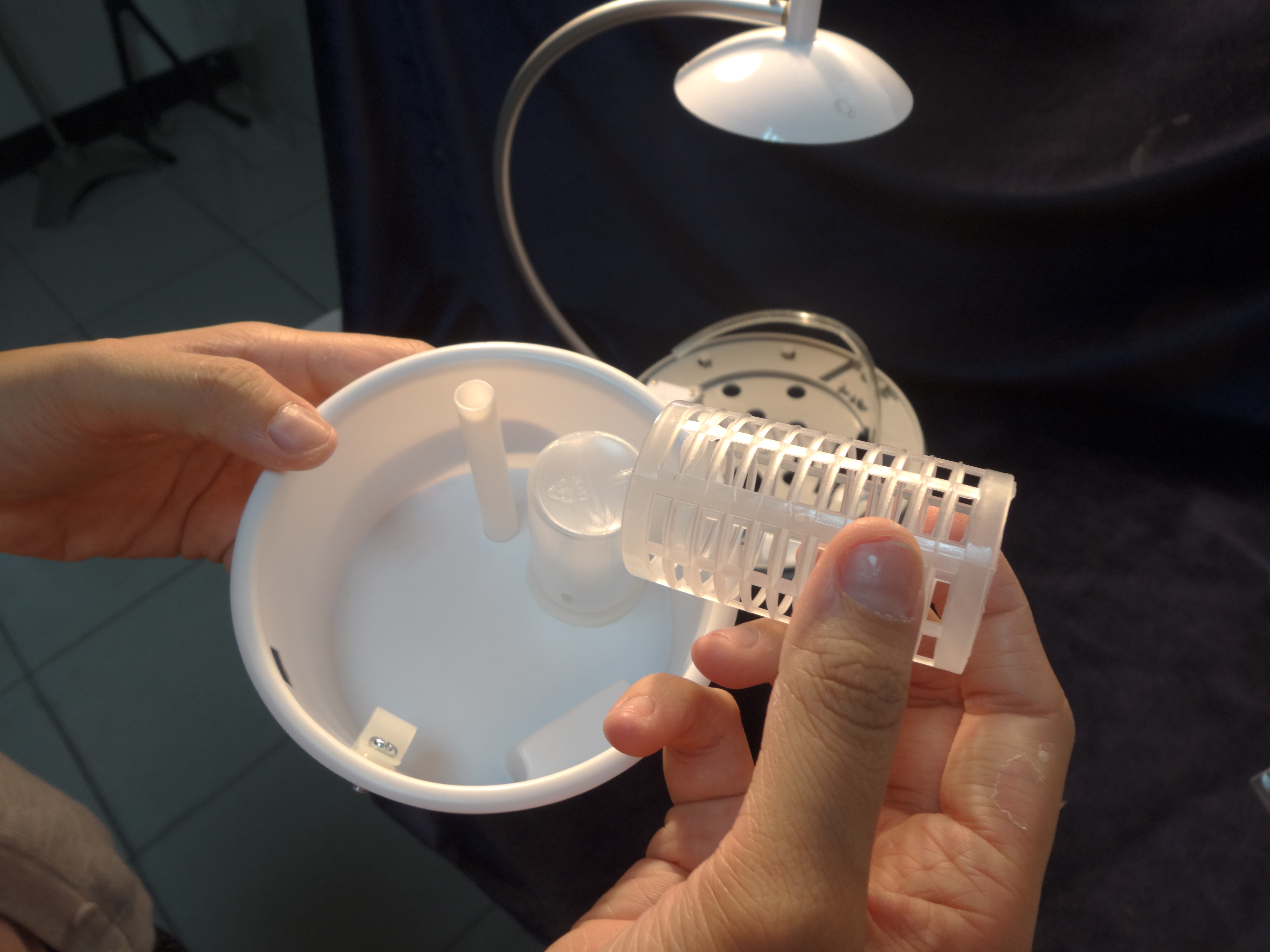

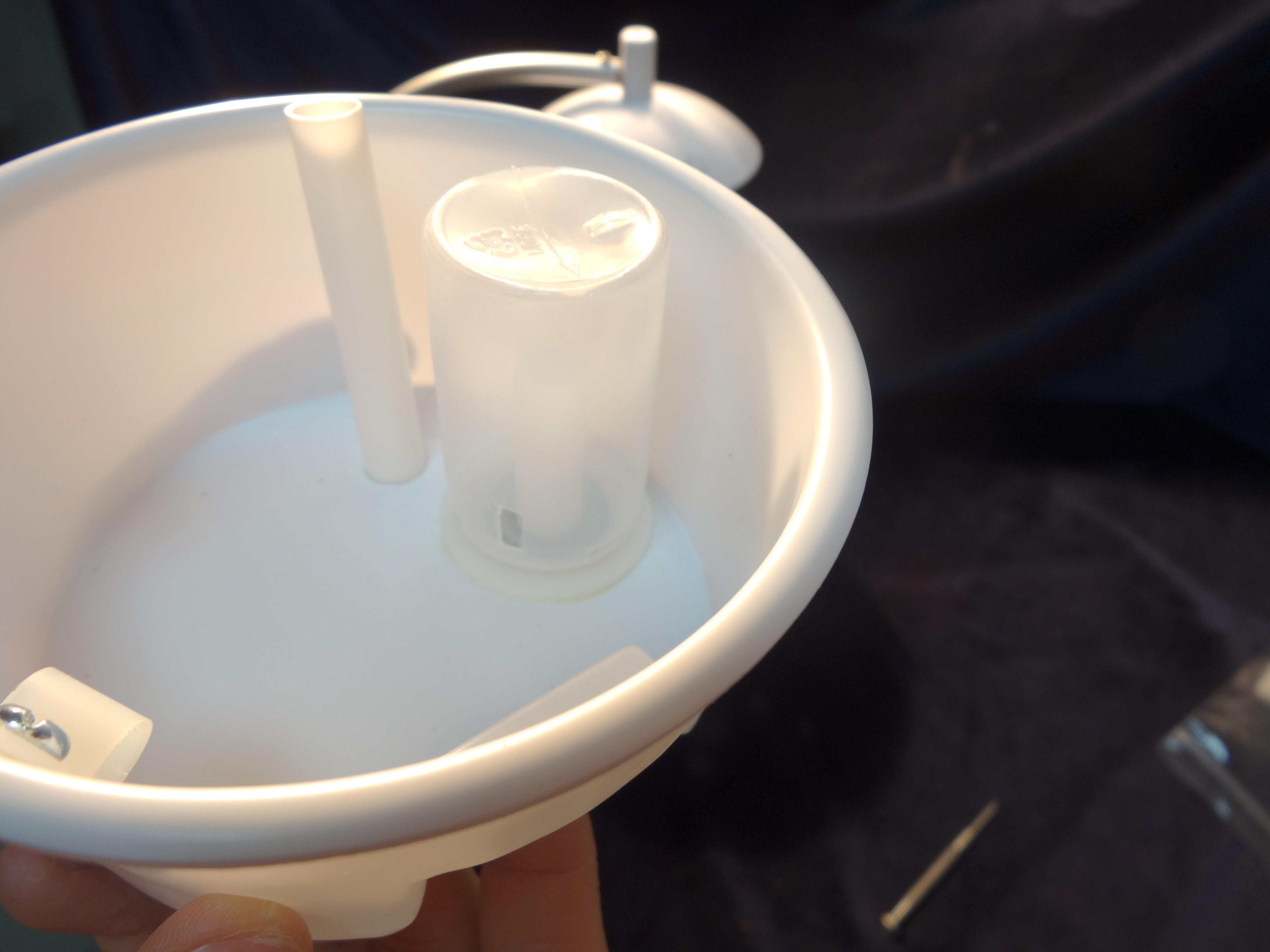

15. 網狀圓筒是虹吸裝置隔離網，避免使用中異物進入虹吸管中，影響虹吸運作。

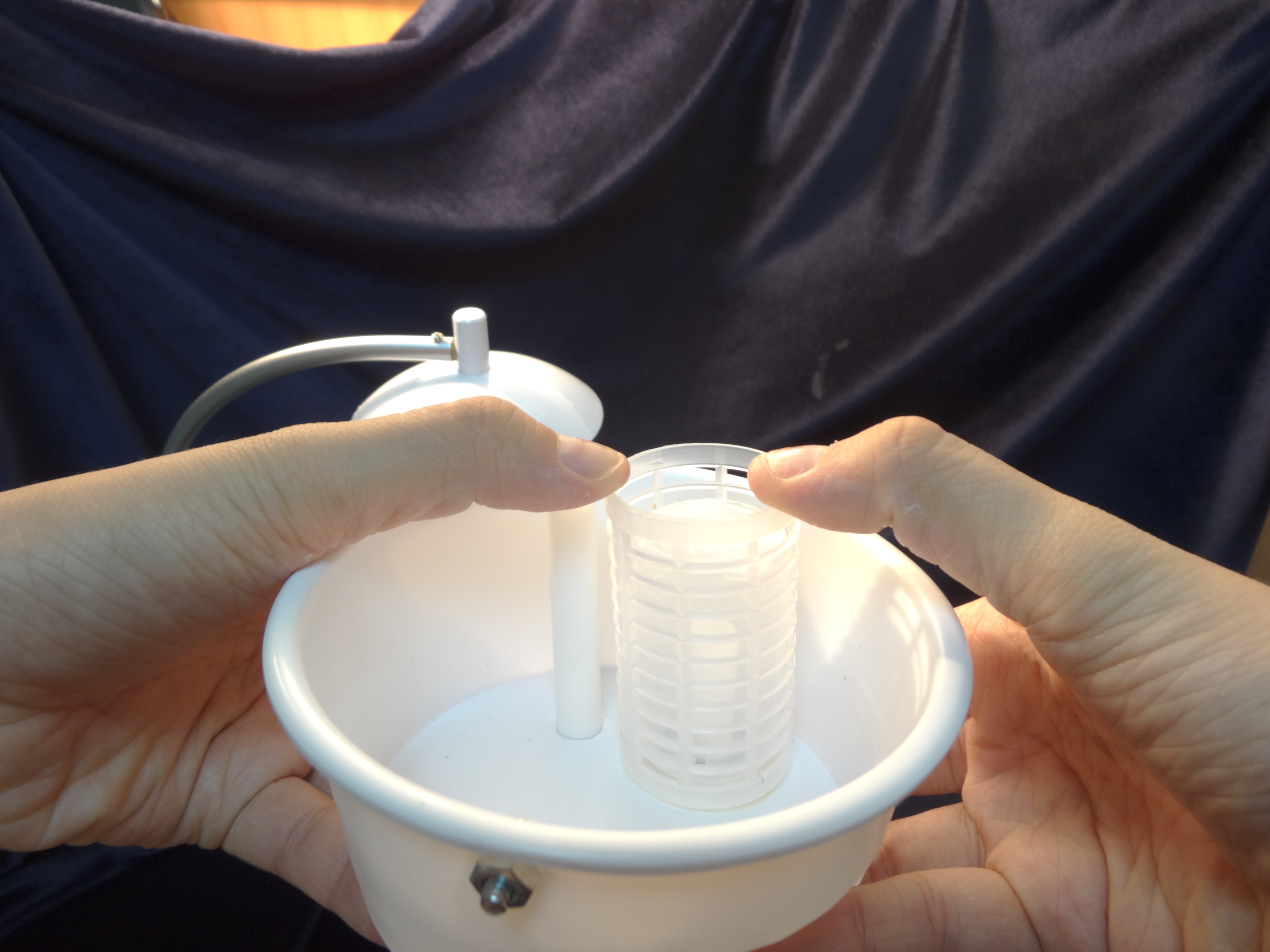

16. 在虹吸管周邊將隔離網套入到底卡緊，會剛好密合。

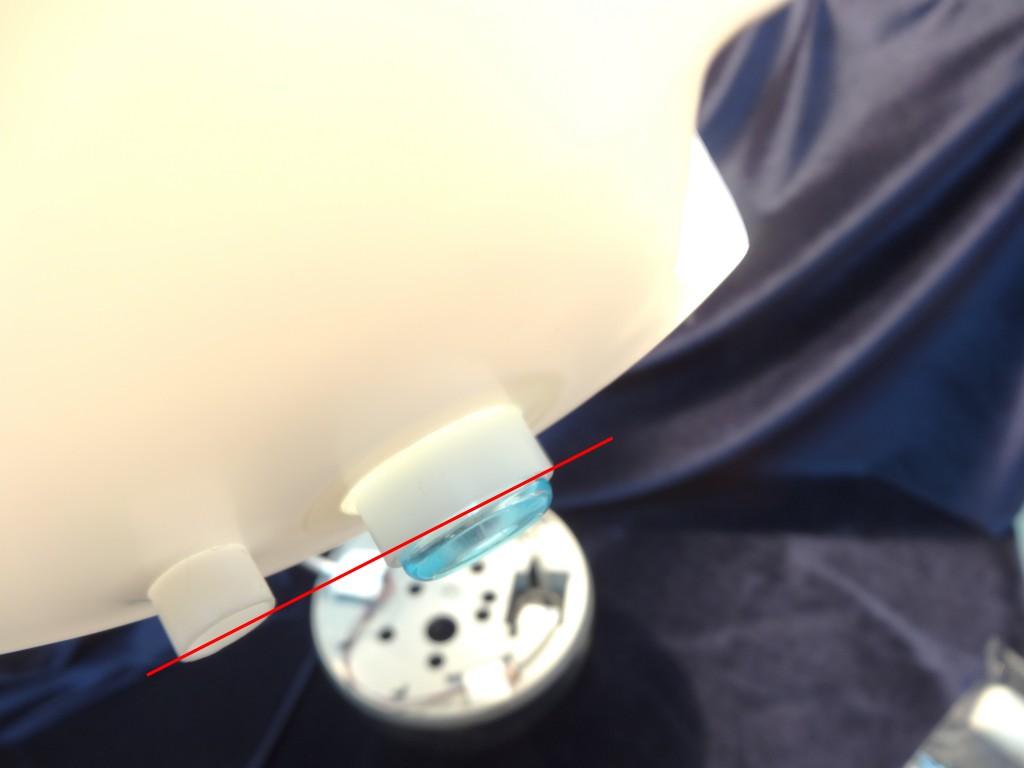

17. 把花盆提起來，確認餵食管底部與虹吸管底部成一水平面。(因為包裝的緣故，可能您收到產品時，餵食管的底部會超過虹吸管底部，這時候請您由上方旋轉餵食管，讓餵食管的底部達到與虹吸管底部成一水平面；虹吸管底部指的是虹吸管白色最底端。)

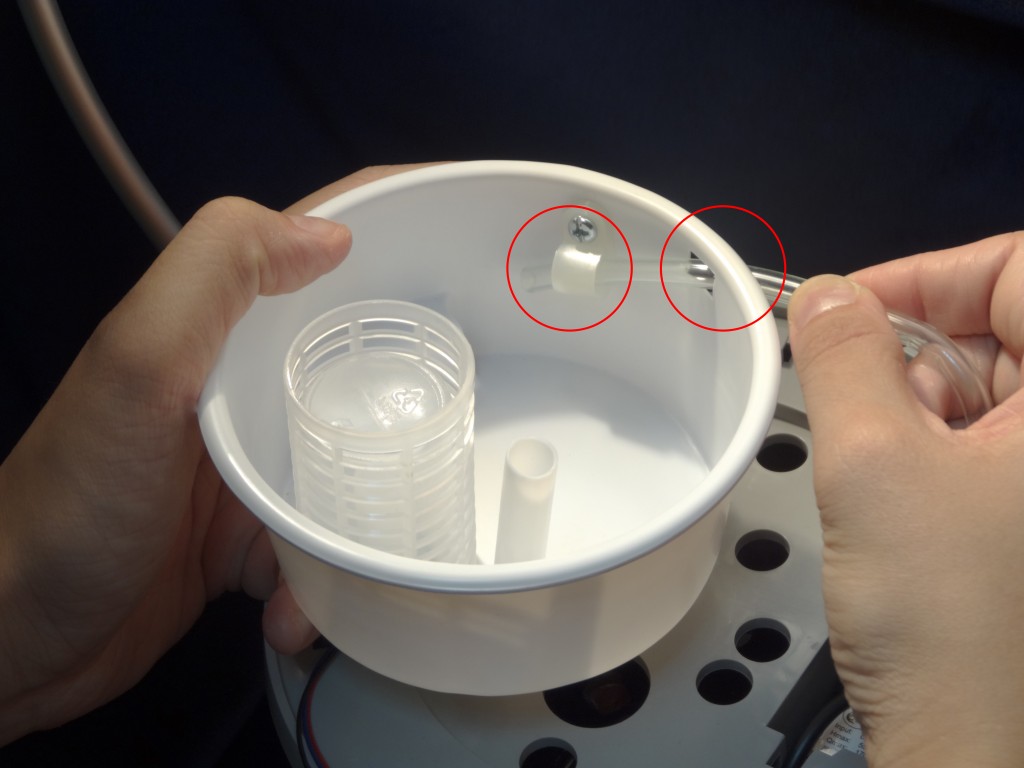

18.將抽水管從花盆外側穿入

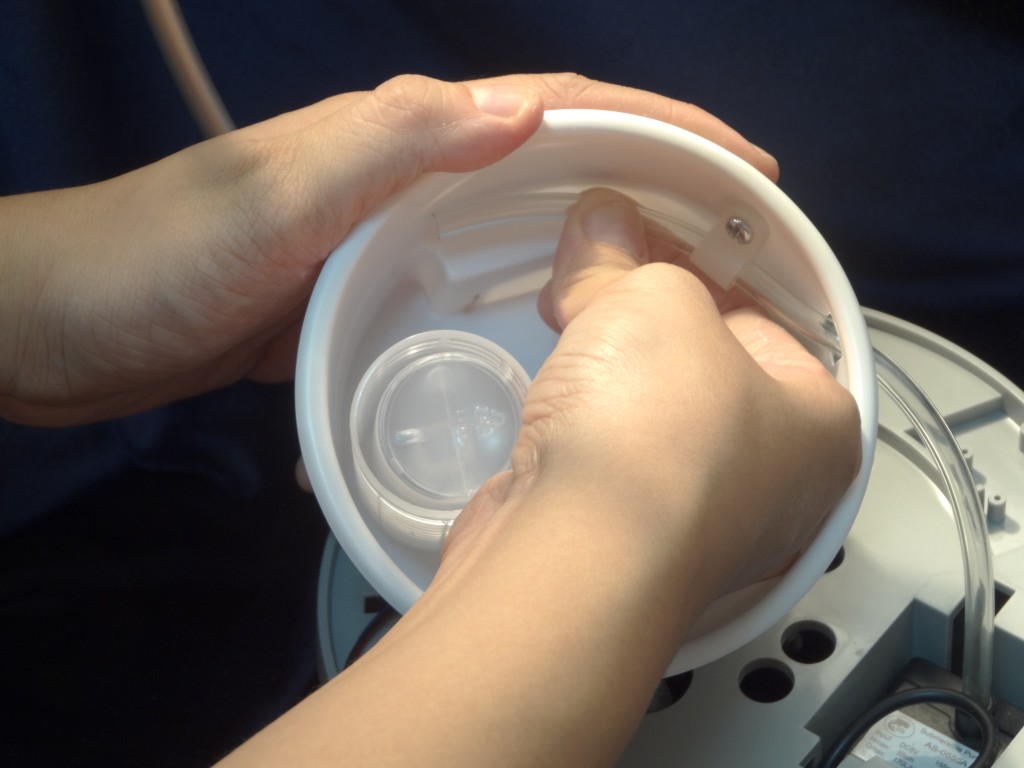

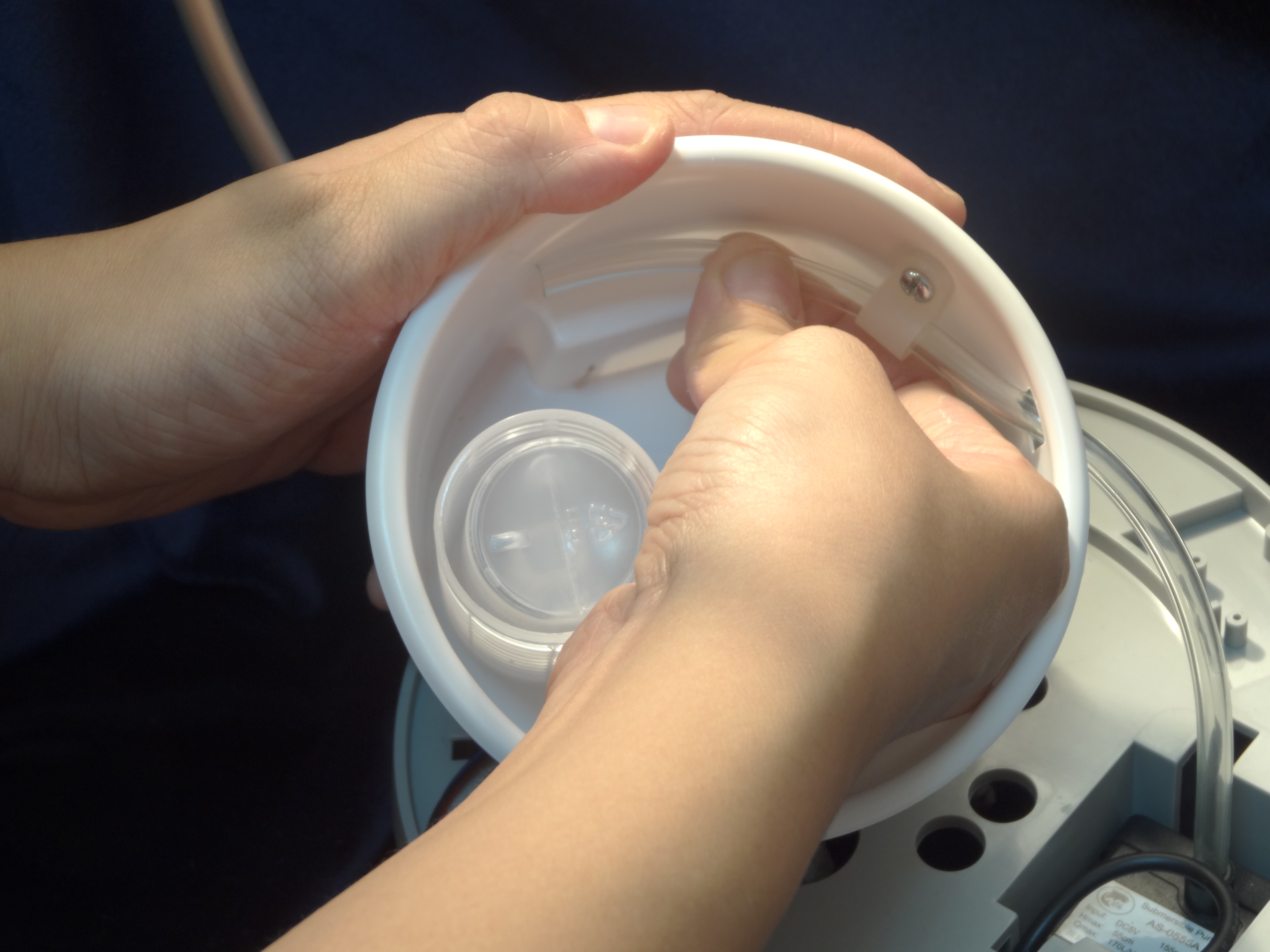

19.再從裏頭把水管拉進

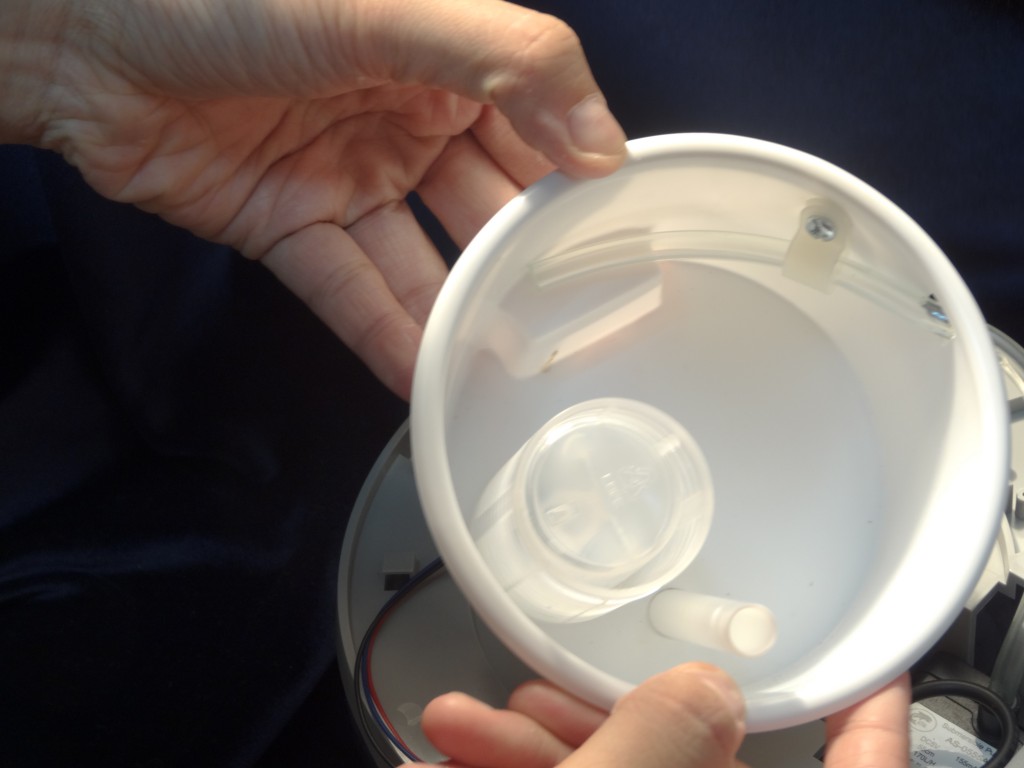

20.讓水管的位置剛好靠在高台上。請不要讓尾端超過，超過的話，出水管尾端懸空，會影響虹吸的效果。

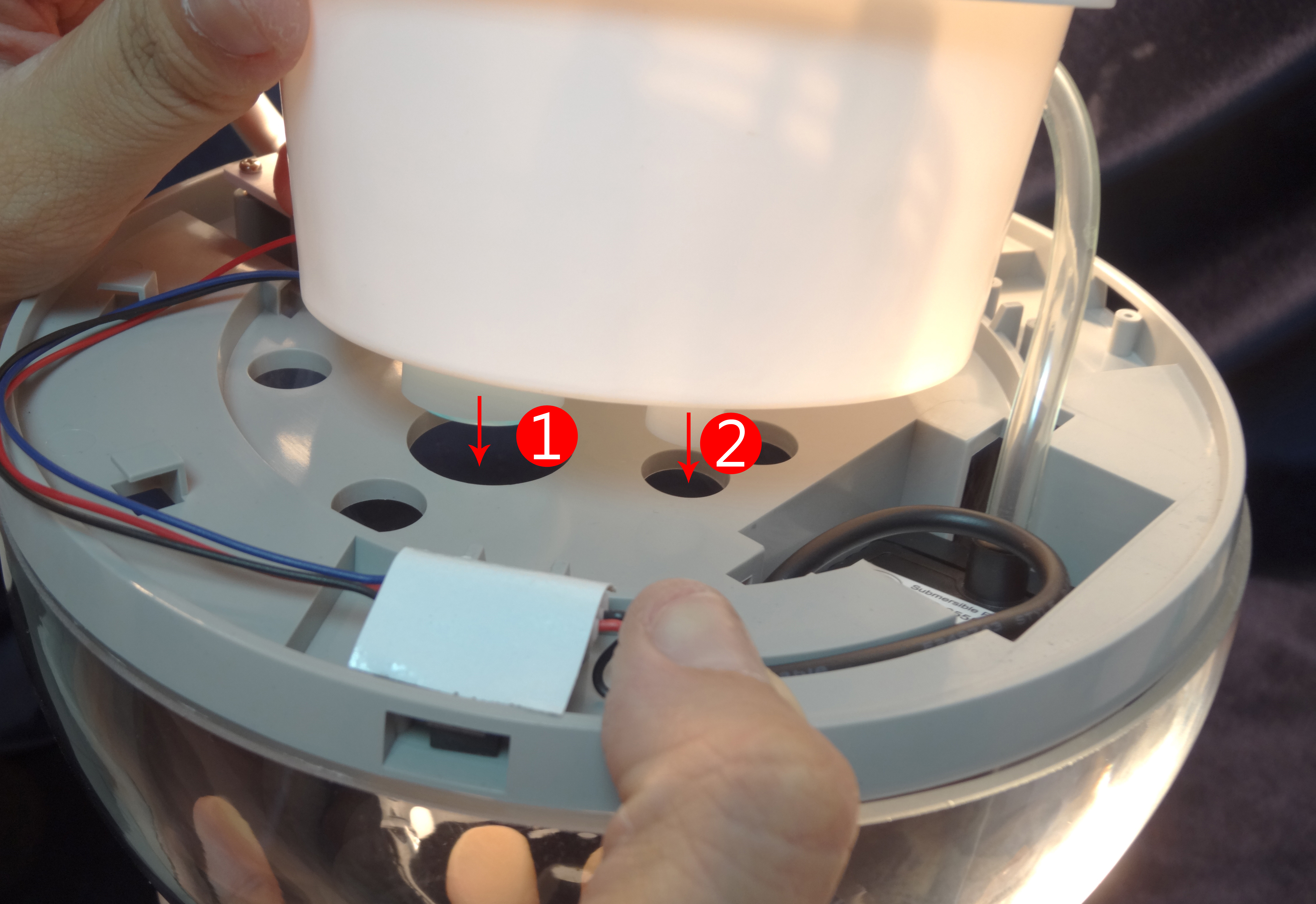

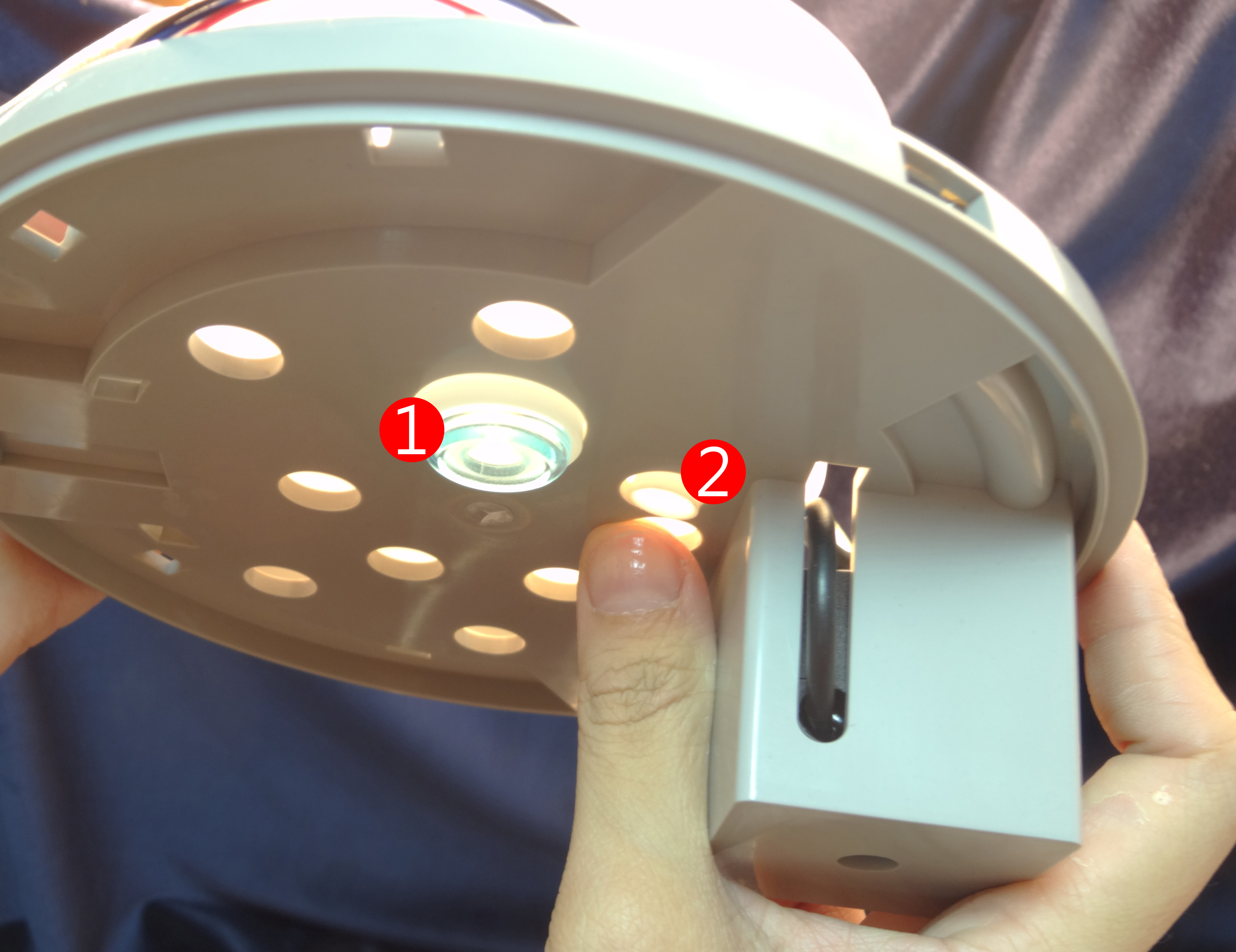

21.安裝好虹吸組件的盆栽放回上蓋時，將虹吸管對準裝飾圈上最大的孔①，餵食管對準孔②，底部凹孔準燈座固定位置，即可放回。

22.從下方看起來的樣子

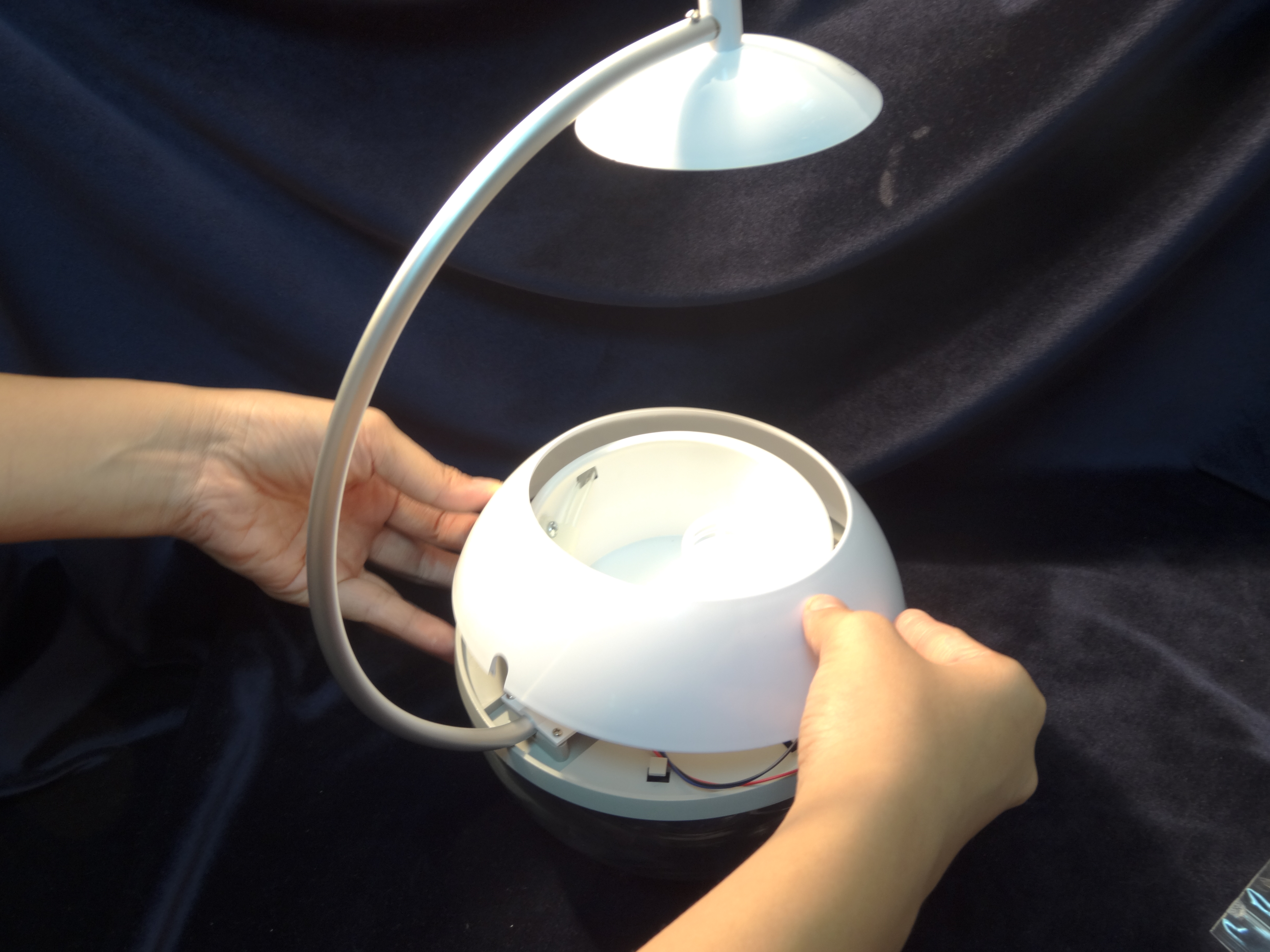

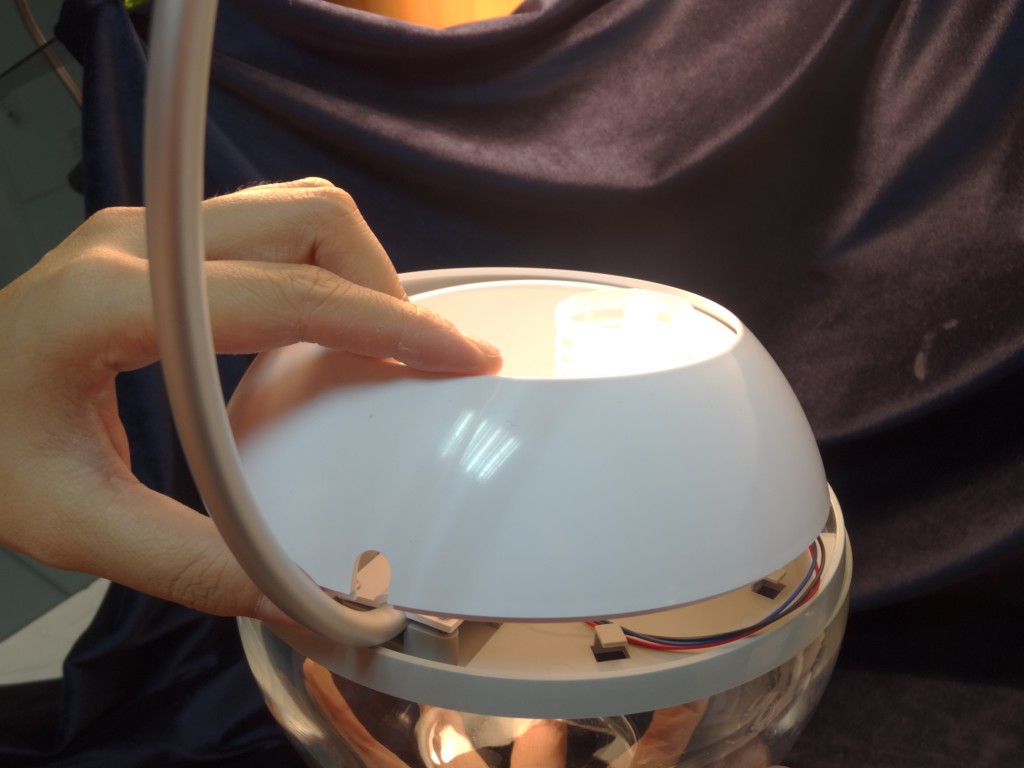

23. 將上蓋裝飾圈蓋回，上蓋預留孔位，請對準燈具組。

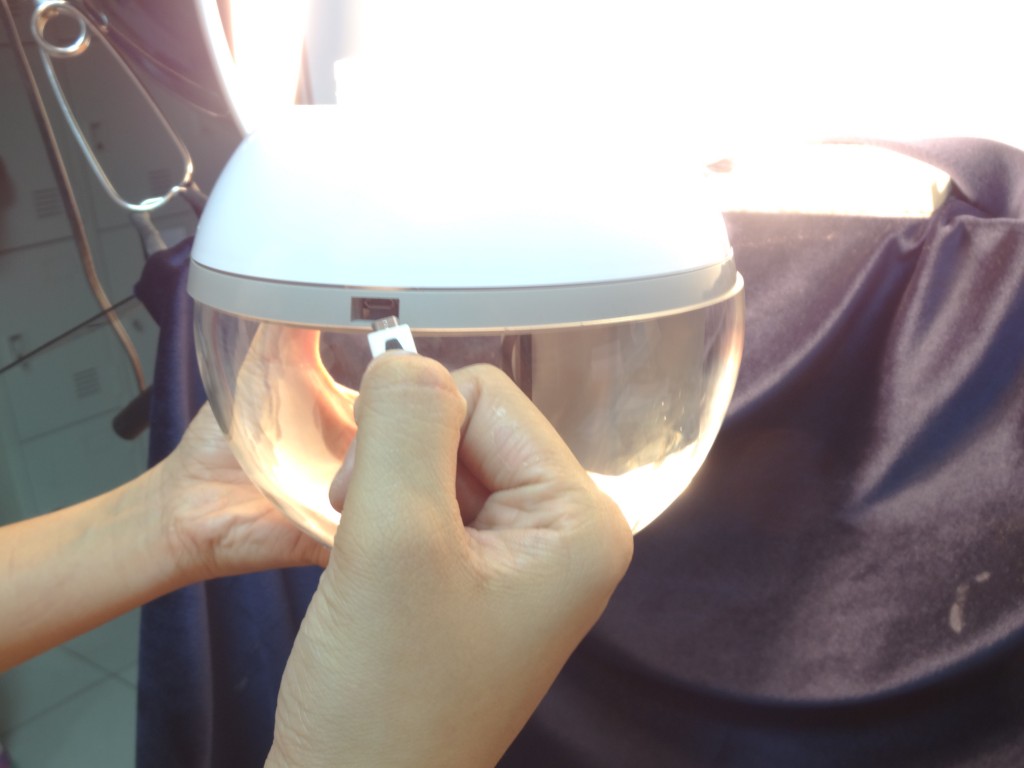

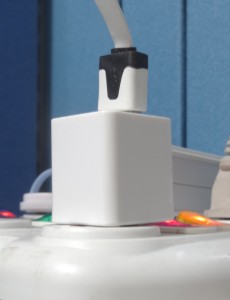

24. 裝飾圈的側面，您會看到microUSB接孔，將產品中的microUSB線，microUSB端接在這裡，USB端接到您任何一個USB充電器。

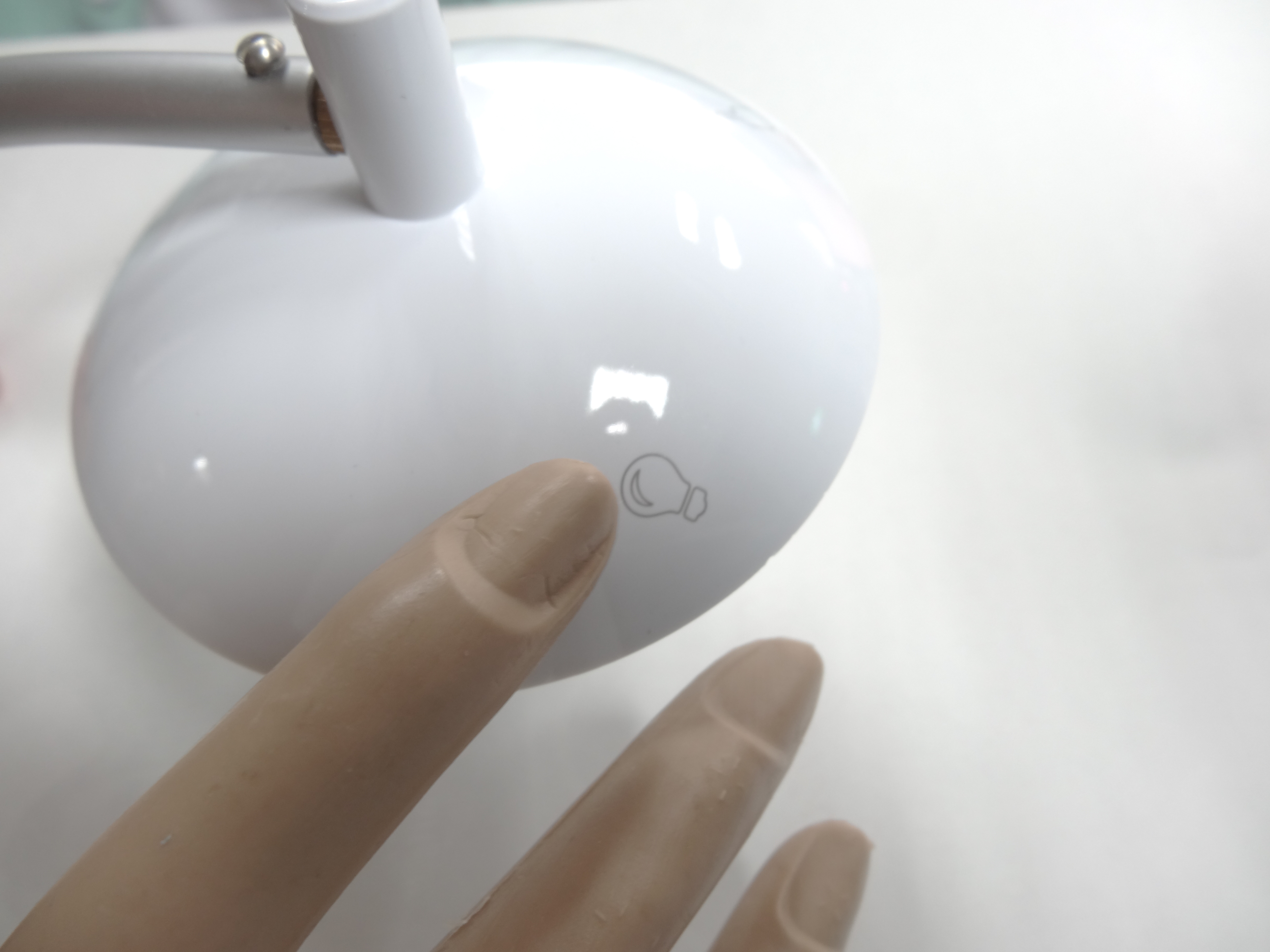

25.到此，您已經完成香草與魚的安裝。試著用手指觸碰看看電燈和馬達能否順利運轉啟動！(※注意：在LED燈開啟的情況下，如果無法開啟沉水馬達，請先關閉LED燈，開啟沉水馬達，再開啟LED燈。)
